Описание IEK MVA40-3-063-D

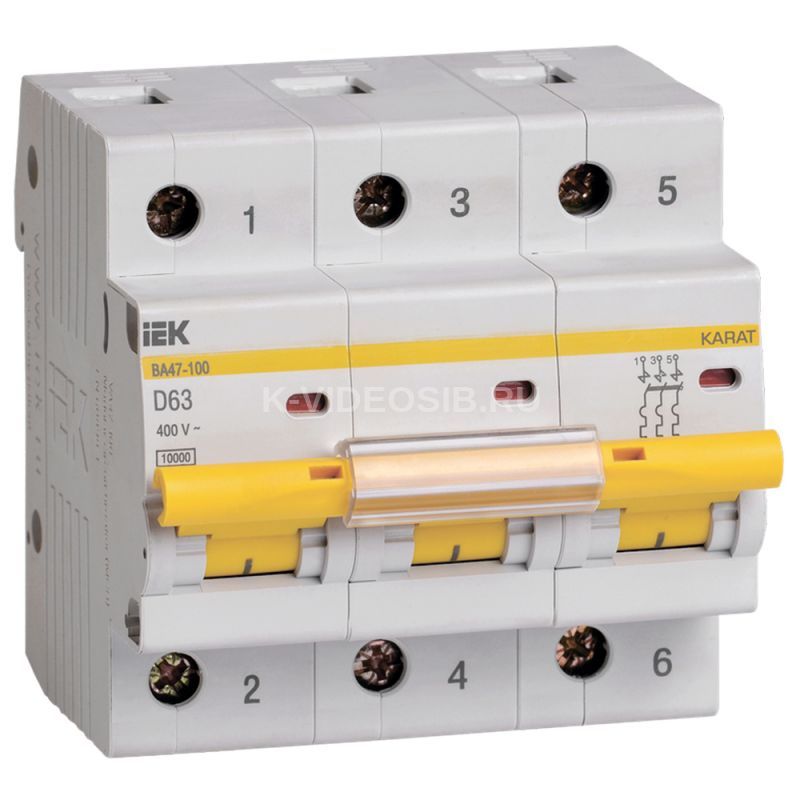

KARAT Автоматический выключатель ВА47-100 3P D 100А 10кА

IEK MVA40-3-063-D. Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Технические характеристики IEK MVA40-3-063-D

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    D Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    39.0 Наличие теплового расцепителя    Да Наличие дифференциального расцепителя    Нет Частота, Гц    50 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Количество защищенных полюсов    3 Количество силовых полюсов    3 Тип монтажной рейки    35x7.5 Тип подключения    Винтовое соединение Монтажная глубина - ниши, мм    74,3 Наличие электронного расцепителя    Нет Способ задания уставки расцепителя    По типу (A/B/C/D...) Возможна дополнит комплектация    Да Отключающая способность по EN 60898, кА    10 Наличие электромагнитного расцепителя    Да Степень защиты - IP    IP20 Общ количество полюсов    3 Класс токоограничения    3 Климатическое исполнение    УХЛ4 Способ задания уставки мгновенного расцепителя    По кратности (Ki) Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие взрывозащиты    Без взрывозащиты Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Макс сечение входящего кабеля, мм²    35 Сфера применения    Промышленное и бытовое Тип монтажа    на DIN-рейку Ширина по количеству модульных расстояний    4,5 Частота, Гц    50
