Описание IEK MVA40-4-080-C

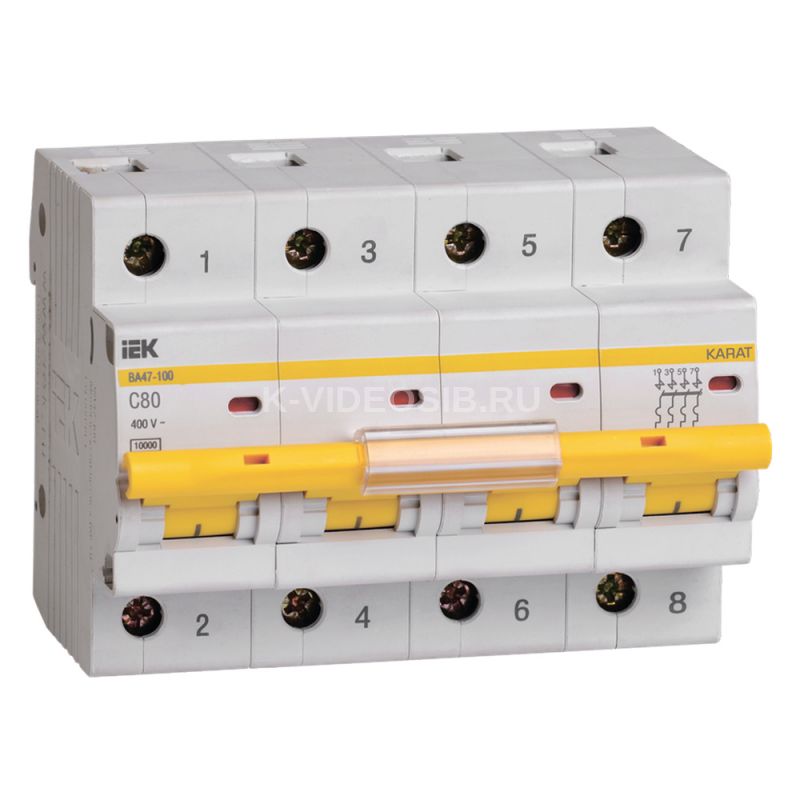

KARAT Автоматический выключатель ВА47-100 4P C 80А 10кА IEK MVA40-4-080-C. Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Технические характеристики IEK MVA40-4-080-C

Количество полюсов    4 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    60.0 Общ количество полюсов    4 Возможна дополнит комплектация    Да Ширина по количеству модульных расстояний    6 Наличие теплового расцепителя    Да Степень защиты - IP    IP20 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Количество защищенных полюсов    4 Климатическое исполнение    УХЛ4 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Наличие взрывозащиты    Без взрывозащиты Наличие электромагнитного расцепителя    Да Частота, Гц    50 Способ задания уставки мгновенного расцепителя    По кратности (Ki) Тип монтажа    на DIN-рейку Класс токоограничения    3 Наличие дифференциального расцепителя    Нет Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие электронного расцепителя    Нет Количество силовых полюсов    4 Сфера применения    Промышленное и бытовое Тип подключения    Винтовое соединение Отключающая способность по EN 60898, кА    10 Способ задания уставки расцепителя    По типу (A/B/C/D...) Тип монтажной рейки    35x7.5 Макс сечение входящего кабеля, мм²    35 Монтажная глубина - ниши, мм    74,3 Частота, Гц    50
