Описание IEK MVA40-4-100-C

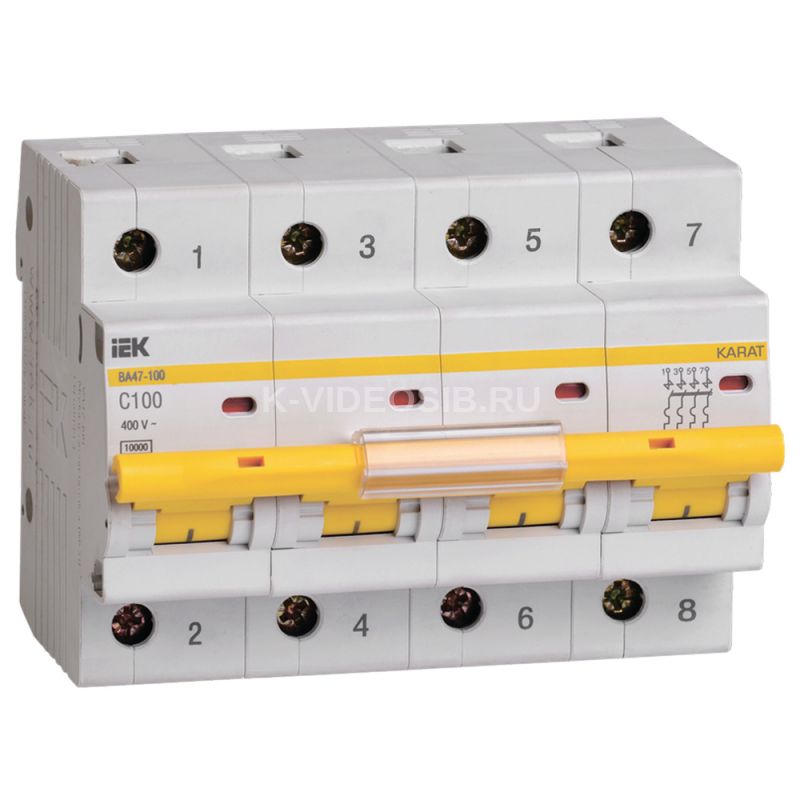

KARAT Автоматический выключатель ВА47-100 4P C 100А 10кА IEK MVA40-4-100-C.

  Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Технические характеристики IEK MVA40-4-100-C

Количество полюсов    4 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    60.0 Способ задания уставки мгновенного расцепителя    По кратности (Ki) Общ количество полюсов    4 Частота, Гц    50 Способ задания уставки расцепителя    По типу (A/B/C/D...) Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Количество силовых полюсов    4 Степень защиты - IP    IP20 Количество защищенных полюсов    4 Возможна дополнит комплектация    Да Климатическое исполнение    УХЛ4 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Тип монтажной рейки    35x7.5 Монтажная глубина - ниши, мм    74,3 Класс токоограничения    3 Тип подключения    Винтовое соединение Наличие электронного расцепителя    Нет Отключающая способность по EN 60898, кА    10 Тип монтажа    на DIN-рейку Наличие дифференциального расцепителя    Нет Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие электромагнитного расцепителя    Да Наличие теплового расцепителя    Да Наличие взрывозащиты    Без взрывозащиты Ширина по количеству модульных расстояний    6 Сфера применения    Промышленное и бытовое Макс сечение входящего кабеля, мм²    35 Частота, Гц    50
