Описание IEK MVA50-3-100-C

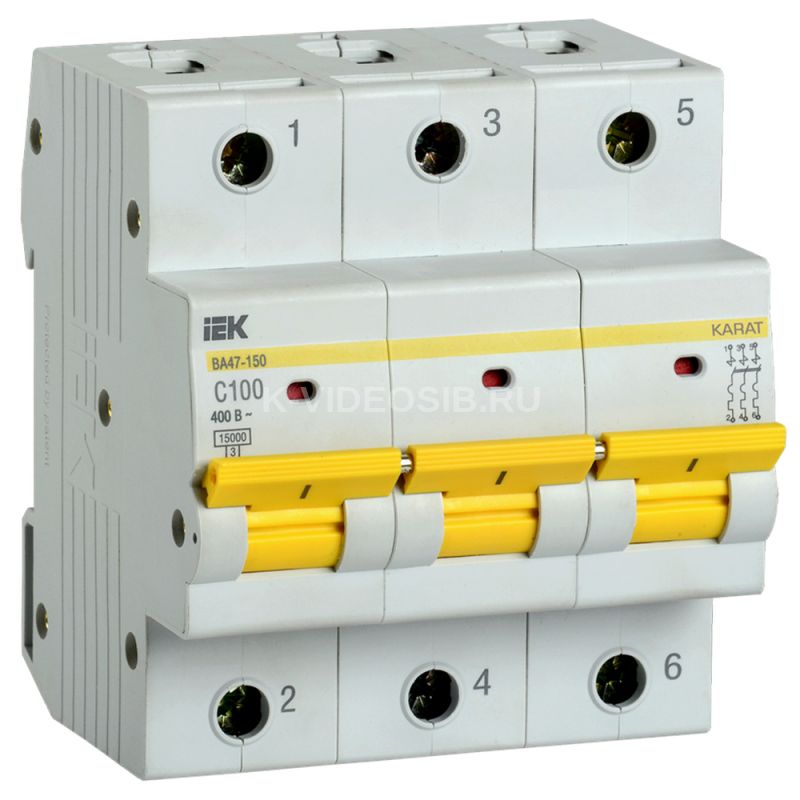

KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK MVA50-3-100-C. Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. Предельная отключающая способность 15000 А. 32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

Преимущества

• Защита от сверхтоков в каждом полюсе.
• Быстрый монтаж и дополнительная надежность крепления.
• Эргономичный дизайн рукоятки.
• Гравировка логотипа на боковой стороне.
• Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
• Индикатор состояния главной цепи.

Особенности конструкции

Конструкция ВА 47-150 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.​​​​​​​

Технические характеристики IEK MVA50-3-100-C

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Переменный (AC) Номин раб напряжение, В    400 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    45.0 Наличие электронного расцепителя    Нет Тип монтажной рейки    ТН-35 Общ количество полюсов    3 Климатическое исполнение    УХЛ4 Частота, Гц    50 Наличие теплового расцепителя    Да Наличие дифференциального расцепителя    Нет Возможность присоединения шин    PIN (штырь), FORK (вилка) Сфера применения    Промышленное и бытовое Ремонтопригодность    Нет Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    15.0 Вес одного полюса, кг    0,194 Электр износостойкость, циклов    ≥ 4000 Возможна дополнит комплектация    Да Режим работы    Продолжительный-S1 Макс сечение входящего кабеля, мм²    50 Ширина по количеству модульных расстояний    4,5 Отключающая способность по EN 60898, кА    15 Степень защиты - IP    IP40 Мех износостойкость, циклов    ≥ 6000 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    15.0 Наличие электромагнитного расцепителя    Да Тип подключения    Винтовое соединение Количество защищенных полюсов    3 Тип монтажа    на DIN-рейку Частота, Гц    50
