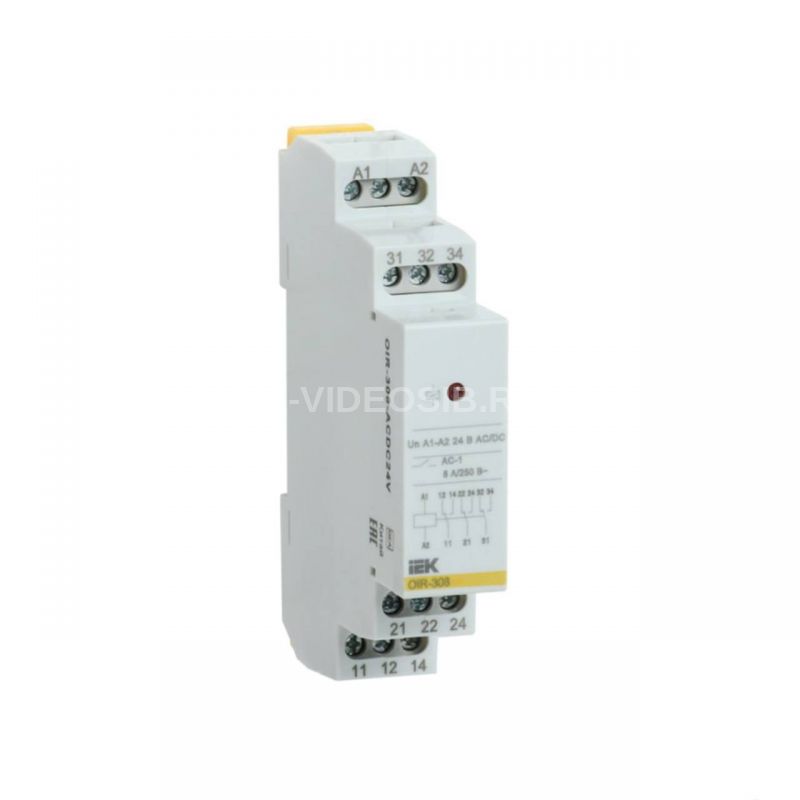

Описание IEK OIR-308-ACDC24V

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Три контактных группы, с коммутационной возможностью до 8А каждая. Номинальное напряжение катушки реле 24В AC/DC.

Технические характеристики IEK OIR-308-ACDC24V

Тип напряжения управления   Перемен./постоян. (AC/DC)

Номин напряж питания цепи управ Us пост тока DC, В             24

Номин напряжение питания цепи управ Us AC 50 Гц, В            24

Количество переключающих контактов            3

Номин ток, А    8

Тип переключающих контактов            Одинарный контакт

Кол-во групп переключающих контактов         3

С сигнальной лампой - индикатором  Да

Тип подключения          Винтовое соединение

Ширина, мм     18.0

Мех износостойкость, циклов ≥ 10^7

Полюсность      Определенная полюсность

В комплекте с розеткой             Нет

Температура эксплуатации, °C               -20...55

Глубина, мм     64

Номин раб напряжение AC контактов, В           250

Номин раб напряжение DC контактов, В          24

Мощность катушки управления при AC 24 В, ВА           3.0

Кол-во норм разомкнутых - НО контактов       3

Степень защиты - IP      IP20

Тип управления или переключения     Моностабильное

Мощность катушки управления при DC 24 В, Вт           1.2

Кол-во нормально замкнутых - НЗ контактов  3

С перекидными контактами    Да

Со съемными зажимами           Нет

Высота, мм        90

Электр износостойкость, циклов          ≥ 10^6
