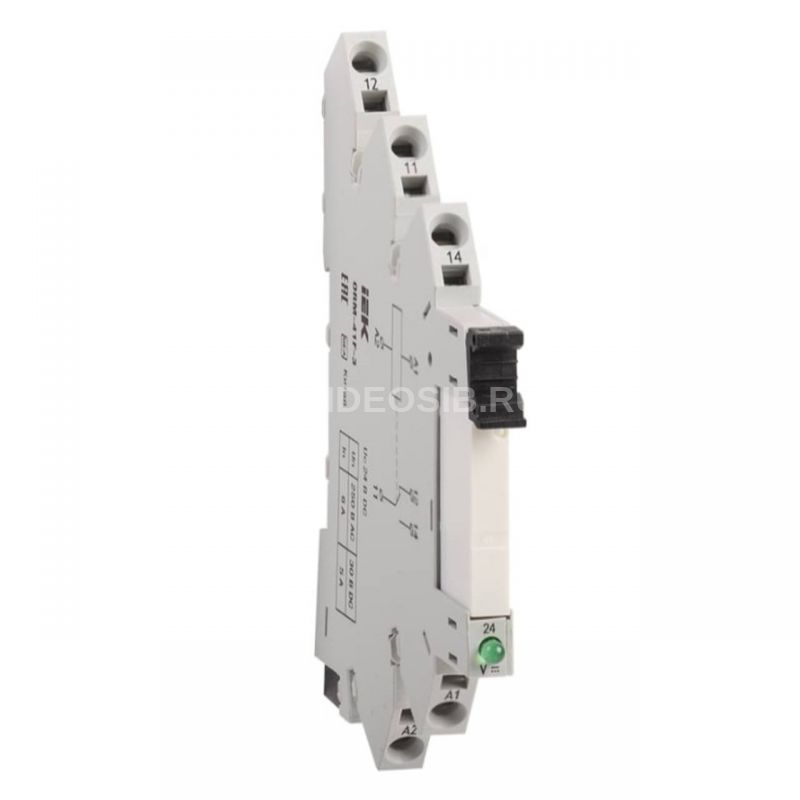

Описание IEK ORM-41F-3

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Ширина 6,2мм. Возможность подключения смежного оборудования для управления реле через интерфейсные разъемы. Две контактных группы с коммутационной возможностью до 5А. Номинальное напряжение питания катушки 24В DC. Пружинные клеммы. Сменные релейные элементы.

Технические характеристики IEK ORM-41F-3

Тип напряжения управления   Постоянный (DC)

Номин напряж питания цепи управ Us пост тока DC, В             24

Номин напряжение питания цепи управ Us AC 50 Гц, В            -

Количество переключающих контактов            1

Номин ток, А    6

Тип переключающих контактов            Одинарный контакт

Кол-во групп переключающих контактов         1

С сигнальной лампой - индикатором  Да

Тип подключения          Плоское разъёмное соединение

Номин раб напряжение DC контактов, В          30

Электр износостойкость, циклов          ≥ 10^6

Температура эксплуатации, °C               -20...55

Номин раб напряжение AC контактов, В           250

Мощность катушки управления при DC 24 В, Вт           0.1

Тип управления или переключения     Моностабильное

Высота, мм        87

Полюсность      Определенная полюсность

Со съемными зажимами           Нет

С перекидными контактами    Да

В комплекте с розеткой             Нет

Кол-во норм разомкнутых - НО контактов       1

Глубина, мм     76

Ширина, мм     6.2

Степень защиты - IP      IP20

Кол-во нормально замкнутых - НЗ контактов  1

Мех износостойкость, циклов ≥ 0,5х10^7
