Описание IEK PSN01-032-3

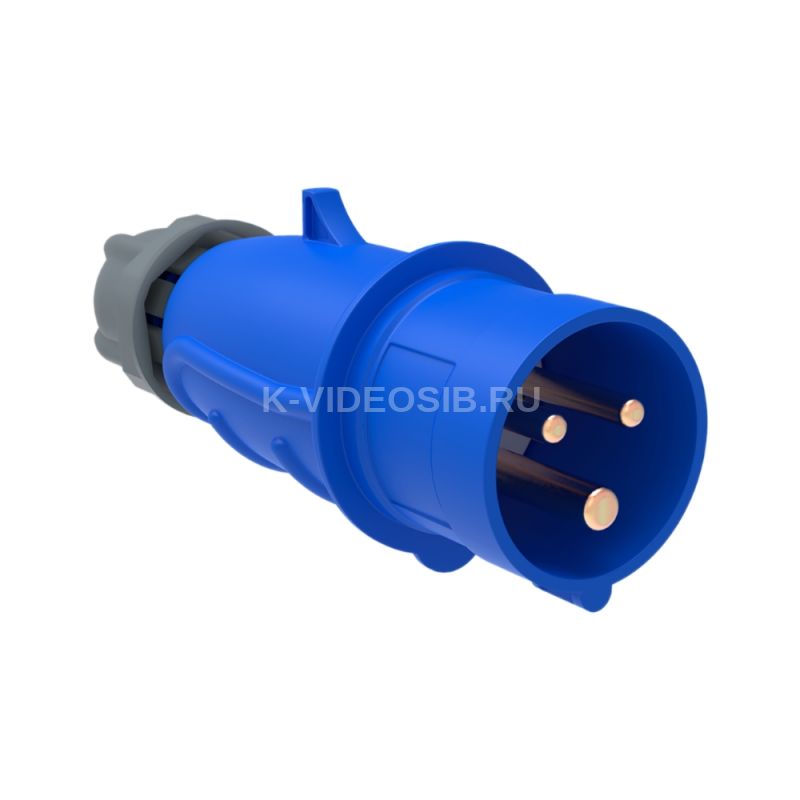

MAGNUM Вилка переносная ССИ-023 32А-6ч/200-250В 2P+PE IP44 IEK.

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.

Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.

Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.

ПРЕИМУЩЕСТВА

• Разработано и произведено в России компанией IEK GROUP.
• Сертификация СТ-1.
• Цельнолитой корпус от сальника до ключа совместимости - высокая прочность корпуса и удобство сборки.
• Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
• Крепежные саморезы под отвертку PH2 и крышка сальника при сборке/разборке не выпадают.
• Сальник типа MG обеспечивает защиту IP68 и надежно фиксирует кабель.
• Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.

В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.

Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.

Технические характеристики IEK PSN01-032-3

IEC ток, А    32 Напряжение согл EN 60309-2    230 В 50-60 ГЦ , синий Количество полюсов    3 Степень защиты - IP    IP44 Цветовая кодировка    Синий/голубой Диапазон раб напряжений, В    200...250 Тип подключения    Клемма винтовая Наличие блокировки    Без блокировки Номин электр прочность изоляции, В    500 Номин напряжение, В    220 Материал    Пластик Макс поперечное сечение проводника, мм²    6,0 Температура эксплуатации, °C    -25...40 Фиксирующее устройство    Выступ Профиль - угол вилки    Прям./прямолинейн. Ориентация заземл контакта-по циферблату часов, ч    6 Напряжение, В    220 Число контактов    2P+PE (однофазн. 3-проводника) Фазовый инвертер    Нет Ввод кабеля    Уплотнительная гайка Исполнение для вооруженных сил    Нет Материал корпуса    Пластик Номин частота, Гц    50/60
