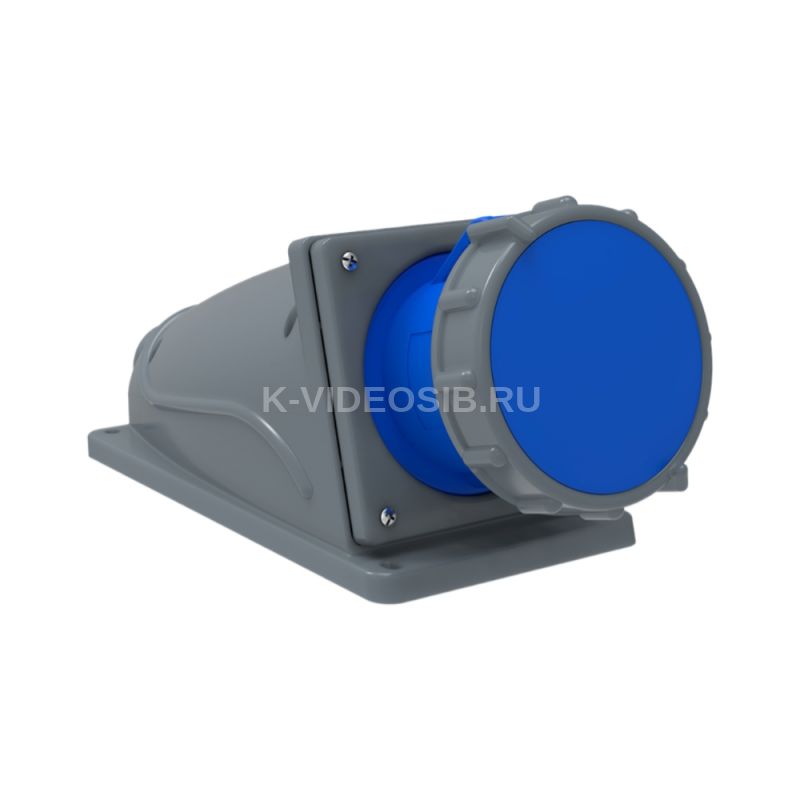

Описание IEK PSN11-063-3

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.

Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.

Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.

ПРЕИМУЩЕСТВА

• Разработано и произведено в России компанией IEK GROUP.
• Сертификация СТ-1.
• Пилотный контакт для безопасного включения/выключения разъема.
• Возможность эксплуатации во влажной, пыльной средах и масляном тумане (IP67).
• Донный ввод для скрытой проводки.
• Сальник в комплекте.
• Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
• Крепежные саморезы под отвертку PH2 при сборке/разборке не выпадают.
• Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.

Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.

В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.

Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

Технические характеристики IEK PSN11-063-3

IEC ток, А    63 Напряжение согл EN 60309-2    230 В 50-60 ГЦ , синий Количество полюсов    3 Степень защиты - IP    IP67 Способ или тип крепления    Наружный монтаж Цветовая кодировка    Синий/голубой Исполнение для вооруженных сил    Нет Наличие блокировки    Электрическая блокировка Фиксирующее устройство    Крышка с байонетным кольцом Макс поперечное сечение проводника, мм²    6,0...25,0 Ориентация заземл контакта-по циферблату часов, ч    6 Модель или исполнение    Поверхностн. монтажа (открыт. установка) Диапазон раб напряжений, В    200...250 Температура эксплуатации, °C    -25...40 Материал    Пластик Число контактов    2P+PE (однофазн. 3-проводника) Тип подключения    Клемма винтовая Номин электр прочность изоляции, В    500 Номин частота, Гц    50/60
