Описание IEK PSN12-063-5

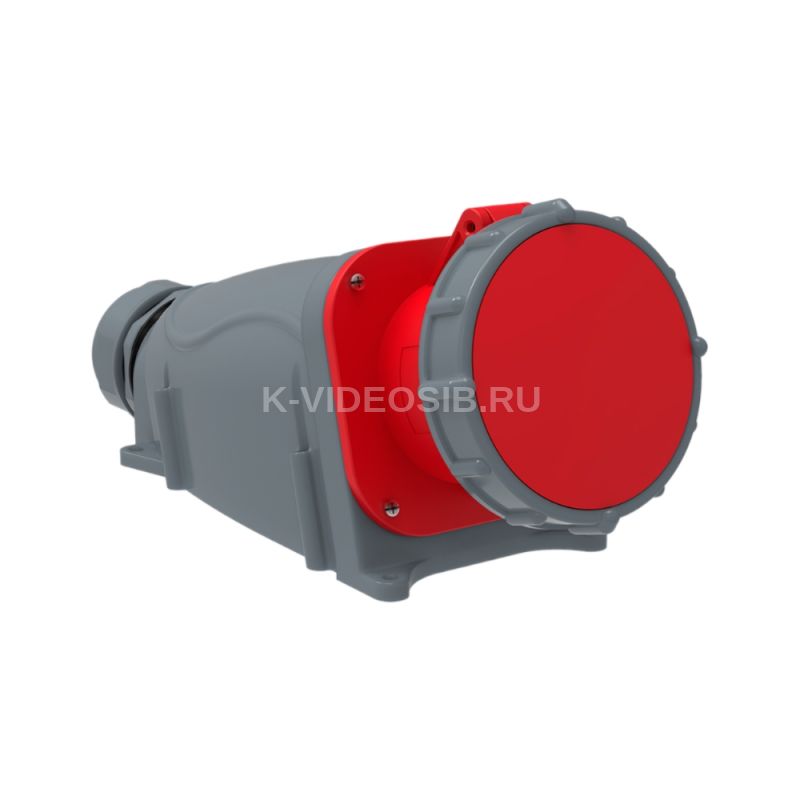

Розетка стационарная ССИ-135 63А-6ч/200/346-240/415В 3Р+РЕ+N IP67 MAGNUM ИЭК.

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.

Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.

Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.

ПРЕИМУЩЕСТВА

• Разработано и произведено в России компанией IEK GROUP.
• Сертификация СТ-1.
• Пилотный контакт для безопасного включения/выключения разъема.
• Возможность эксплуатации во влажной, пыльной средах и масляном тумане (IP67).
• Донный ввод для скрытой проводки.
• Сальник в комплекте.
• Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
• Крепежные саморезы под отвертку PH2 при сборке/разборке не выпадают.
• Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.

Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

Технические характеристики IEK PSN12-063-5

IEC ток, А    63 Напряжение согл EN 60309-2    400 В 50-60 ГЦ , красный Количество полюсов    5 Степень защиты - IP    IP67 Наличие блокировки    Электрическая блокировка Номин электр прочность изоляции, В    500 Тип подключения    Клемма винтовая Цветовая кодировка    Красный Макс поперечное сечение проводника, мм²    6,0...25,0 Исполнение для вооруженных сил    Нет Ориентация заземл контакта-по циферблату часов, ч    6 Диапазон раб напряжений, В    380...415 Способ или тип крепления    Наружный монтаж Фиксирующее устройство    Крышка с байонетным кольцом Температура эксплуатации, °C    -25...40 Число контактов    3P+N+PE (трехфазн. 5-проводников) Номин частота, Гц    50/60 Материал    Пластик Модель или исполнение    Поверхностн. монтажа (открыт. установка)
