Описание IEK PSN21-016-3

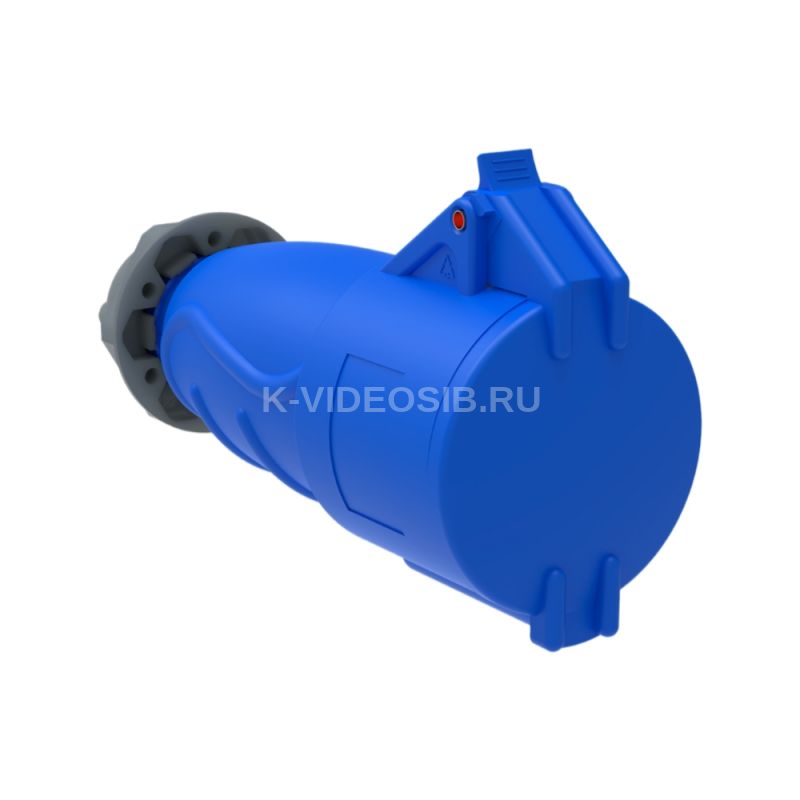

Розетка переносная ССИ-213 16А-6ч/200-250В 2Р+РЕ IP44 MAGNUM ИЭК.

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.

Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.

Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.

ПРЕИМУЩЕСТВА

• Разработано и произведено в России компанией IEK GROUP.
• Сертификация СТ-1.
• Цельнолитой корпус от сальника до ключа совместимости - высокая прочность корпуса и удобство сборки.
• Рычаг для удобства открытия крышки розетки.
• Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
• Крепежные саморезы под отвертку PH2 и крышка сальника при сборке/разборке не выпадают.
• Сальник типа MG обеспечивает защиту IP68 и надежно фиксирует кабель.
• Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.

Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

Технические характеристики IEK PSN21-016-3

IEC ток, А    16 Напряжение согл EN 60309-2    230 В 50-60 ГЦ , синий Количество полюсов    3 Степень защиты - IP    IP44 Макс поперечное сечение проводника, мм²    2,5 Число контактов    2P+PE (однофазн. 3-проводника) Номин частота, Гц    50/60 Номин электр прочность изоляции, В    500 Профиль - угол вилки    Прям./прямолинейн. Фиксирующее устройство    Крышка Ввод кабеля    Уплотнительная гайка Ориентация заземл контакта-по циферблату часов, ч    6 Цветовая кодировка    Синий/голубой Материал    Пластик Температура эксплуатации, °C    -25...40 Наличие блокировки    Без блокировки Диапазон раб напряжений, В    200...250 Исполнение для вооруженных сил    Нет Тип подключения    Клемма винтовая
