Описание IEK PSN42-032-5

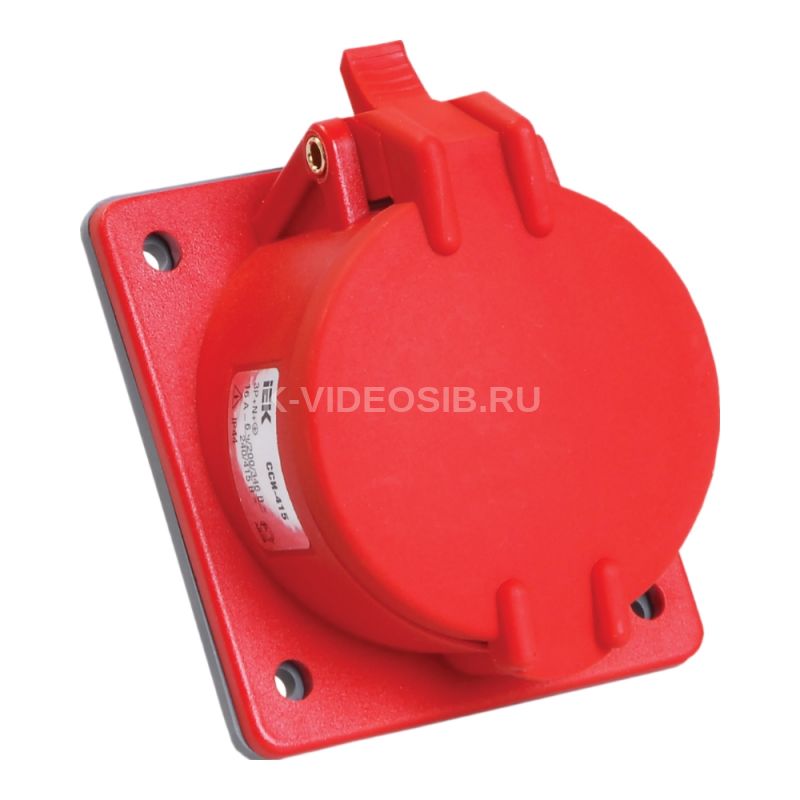

Розетка встраиваемая ССИ-425 32А-6ч/200/346-240/415В 3Р+PЕ+NIP44 MAGNUM ИЭК.

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.

Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.

Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке IEK GROUP.

ПРЕИМУЩЕСТВА

• Разработано и произведено в России компанией IEK GROUP.
• Сертификация СТ-1.
• Рычаг для удобства открытия крышки розетки.
• Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
• Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.

Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

Технические характеристики IEK PSN42-032-5

IEC ток, А    32 Напряжение согл EN 60309-2    400 В 50-60 ГЦ , красный Количество полюсов    5 Степень защиты - IP    IP44 Температура эксплуатации, °C    -25...40 Наличие блокировки    Без блокировки Номин электр прочность изоляции, В    500 Фиксирующее устройство    Крышка Ориентация заземл контакта-по циферблату часов, ч    6 Исполнение для вооруженных сил    Нет Профиль - угол вилки    Наклон./скошен./углов. Цветовая кодировка    Красный Материал    Пластик Макс поперечное сечение проводника, мм²    2,5...10,0 Число контактов    3P+N+PE (трехфазн. 5-проводников) Размер фланца по горизонтали, мм    80.0 Размер фланца по вертикали, мм    95.0 Номин частота, Гц    50/60 Тип подключения    Клемма винтовая Диапазон раб напряжений, В    200...240
