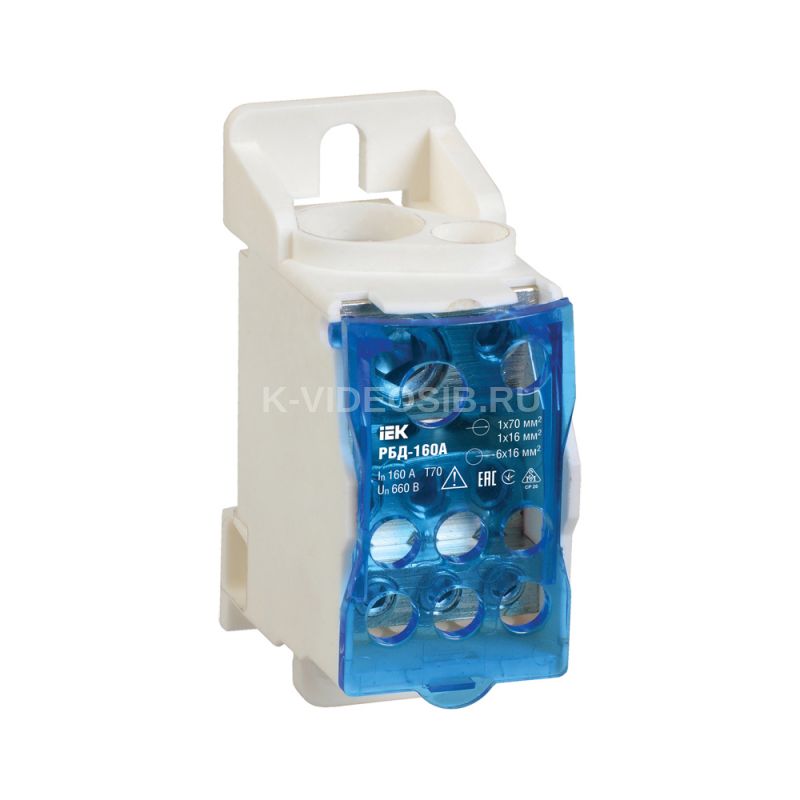

Описание IEK RBD-160

Распределительный блок на DIN-рейку РБД-160А предназначен для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.

Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Преимущества:

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции:

​​​​​​​

Удобное крепление на DIN-рейку или на монтажную панель.

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Технические характеристики IEK RBD-160

Количество полюсов    1 Номин ток, А    160 Общ количество соединений    8 Сечение подкл проводников на входe, мм²    1х70; 1х16 Сечение подкл проводников на выходe, мм²    6х16 Номин напряжение, В    660 Тип монтажа    DIN-рейка / винт Тип или способ подключения    Винт Количество соединений 10 мм²    0 Количество соединений 25 мм²    0 Степень защиты - IP    IP20 Номин выдерживаемый импульсный ток Ipk, кА    30 Количество соединений 16 мм²    7 Материал контакта    Латунь Материал корпуса    Пластик Температура эксплуатации, °C    -40...+70 Ширина, мм    29.0 Частота    50 Гц Количество соединений бол 25 мм²    1 Безопасное соединение    Да Глубина, мм    47.0 Высота, мм    70.5 Количество соединений мен 6 мм²    0 Макс среднекрадратичный кратковрем ток Icw, кА    11.8
