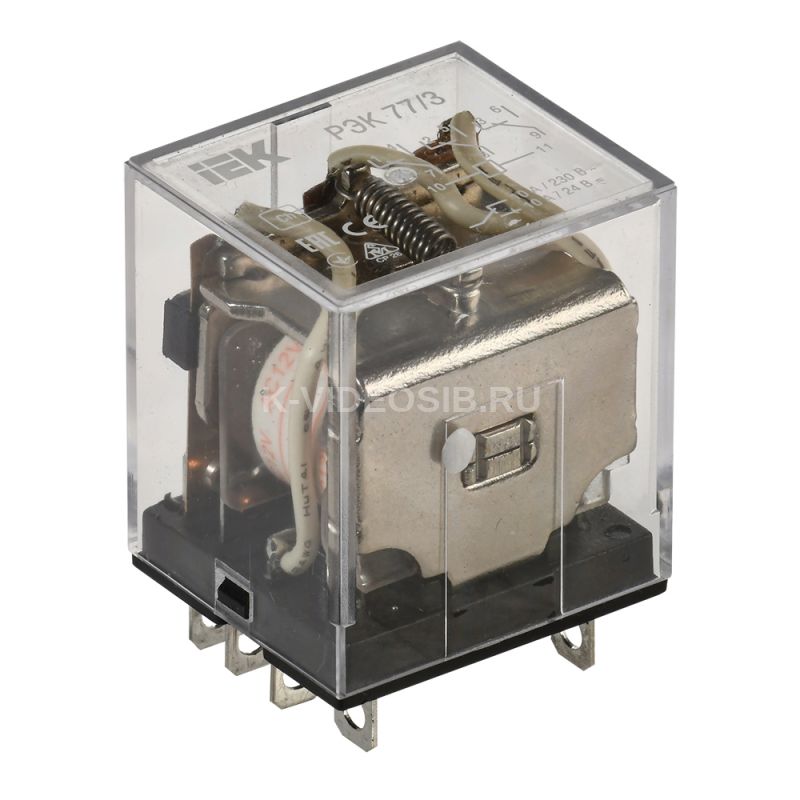

Описание IEK RRP10-3-10-012A

Реле промежуточные IEK RRP10-3-10-012A модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-012A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение Ток потребляемый катушкой при AC 230 В, мА    15.0 Мех износостойкость, циклов    ≥ 10^7 С перекидными контактами    Нет Кол-во нормально замкнутых - НЗ контактов    3 Мощность катушки управления при DC 12 В, Вт    1.6 Климатическое исполнение    У2.1 Тип управления или переключения    Моностабильное Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при DC 12 В, мА    130.0 Степень защиты - IP    IP40 Ток потребляемый катушкой при AC 24 В, мА    190.0 Ширина, мм    31.0 Со съемными зажимами    Нет Электр износостойкость, циклов    ≥ 10^5 Ток потребляемый катушкой при DC 24 В, мА    80.0 Номин раб напряжение AC контактов, В    230 Полюсность    Определенная полюсность Мощность катушки управления при AC 230 В, ВА    3.5 Мощность катушки управления при AC 12 В, ВА    2.0 Ток потребляемый катушкой при AC 12 В, мА    170.0 Мощность катушки управления при DC 24 В, Вт    1.9 В комплекте с розеткой    Нет Кол-во норм разомкнутых - НО контактов    3 Сопротивление изоляции, мОм    ≥ 100 Температура эксплуатации, °C    -45...40 Высота, мм    42 Мощность катушки управления при AC 24 В, ВА    4.6 Глубина, мм    27
