Описание IEK RRP10-3-10-024D

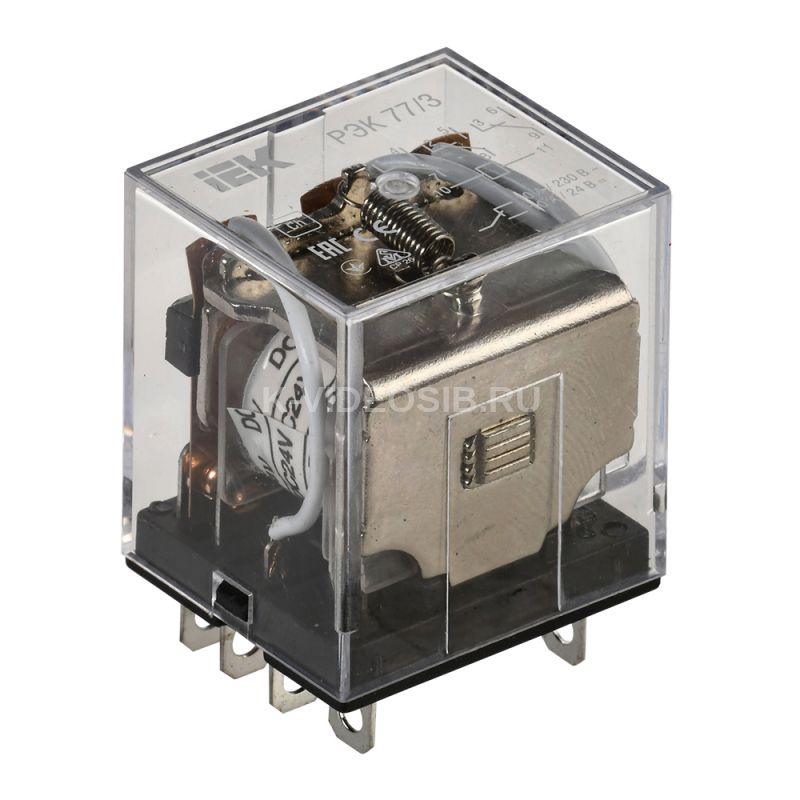

Реле РЭК77/3(LY3) 10А 24В DC ИЭК предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-024D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение Степень защиты - IP    IP40 Кол-во норм разомкнутых - НО контактов    3 С перекидными контактами    Нет Мощность катушки управления при DC 12 В, Вт    1.6 Номин раб напряжение DC контактов, В    24 Кол-во нормально замкнутых - НЗ контактов    3 Со съемными зажимами    Нет Ширина, мм    31.0 Температура эксплуатации, °C    -45...40 Мех износостойкость, циклов    ≥ 10^7 Высота, мм    42 Полюсность    Определенная полюсность Тип управления или переключения    Моностабильное Сопротивление изоляции, мОм    ≥ 100 Ток потребляемый катушкой при DC 24 В, мА    80.0 В комплекте с розеткой    Нет Ток потребляемый катушкой при AC 12 В, мА    170.0 Ток потребляемый катушкой при AC 230 В, мА    15.0 Климатическое исполнение    У2.1 Электр износостойкость, циклов    ≥ 10^5 Мощность катушки управления при DC 24 В, Вт    1.9 Мощность катушки управления при AC 12 В, ВА    2.0 Номин раб напряжение AC контактов, В    230 Мощность катушки управления при AC 24 В, ВА    4.6 Мощность катушки управления при AC 230 В, ВА    3.5 Ток потребляемый катушкой при AC 24 В, мА    190.0 Ток потребляемый катушкой при DC 12 В, мА    130.0 Глубина, мм    27
