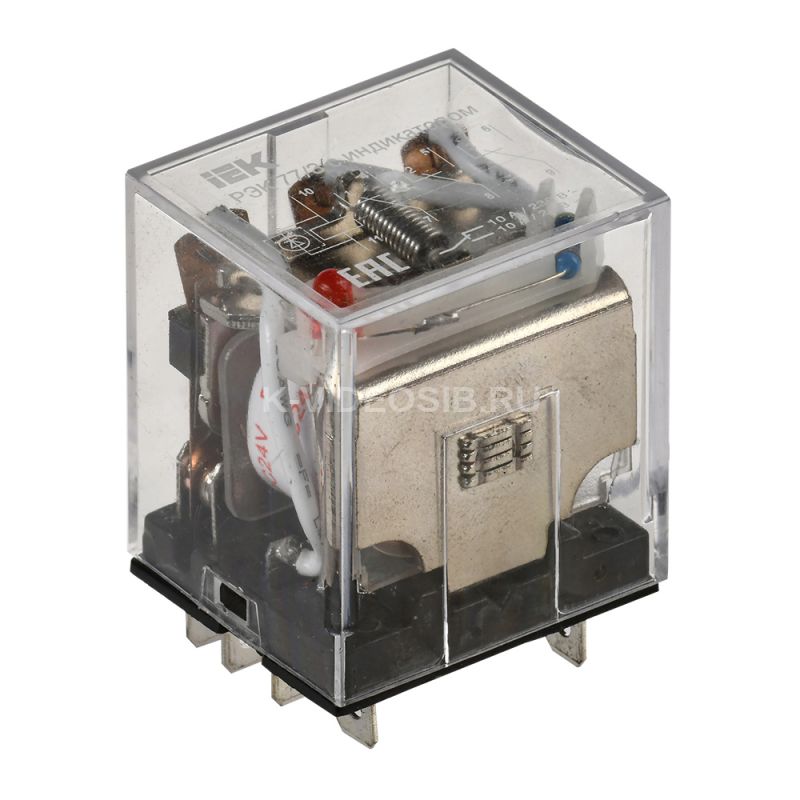

Описание IEK RRP10-3-10-024D-LED

Реле РЭК77/3(LY3) с индикацией 10А 24В DC ИЭК предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-024D-LED

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение В комплекте с розеткой    Нет Ток потребляемый катушкой при DC 12 В, мА    130.0 Ток потребляемый катушкой при DC 24 В, мА    80.0 Электр износостойкость, циклов    ≥ 10^5 Высота, мм    42 Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при DC 24 В, Вт    1.9 Со съемными зажимами    Нет Мощность катушки управления при AC 24 В, ВА    4.6 Сопротивление изоляции, мОм    ≥ 100 Кол-во нормально замкнутых - НЗ контактов    3 Глубина, мм    27 Ток потребляемый катушкой при AC 230 В, мА    15.0 Ток потребляемый катушкой при AC 12 В, мА    170.0 Степень защиты - IP    IP40 Кол-во норм разомкнутых - НО контактов    3 Тип управления или переключения    Моностабильное Полюсность    Определенная полюсность Мощность катушки управления при AC 12 В, ВА    2.0 Ширина, мм    31.0 Мощность катушки управления при AC 230 В, ВА    3.5 С перекидными контактами    Нет Мех износостойкость, циклов    ≥ 10^7 Мощность катушки управления при DC 12 В, Вт    1.6 Температура эксплуатации, °C    -45...40 Климатическое исполнение    У2.1 Номин раб напряжение AC контактов, В    230 Номин раб напряжение DC контактов, В    24
