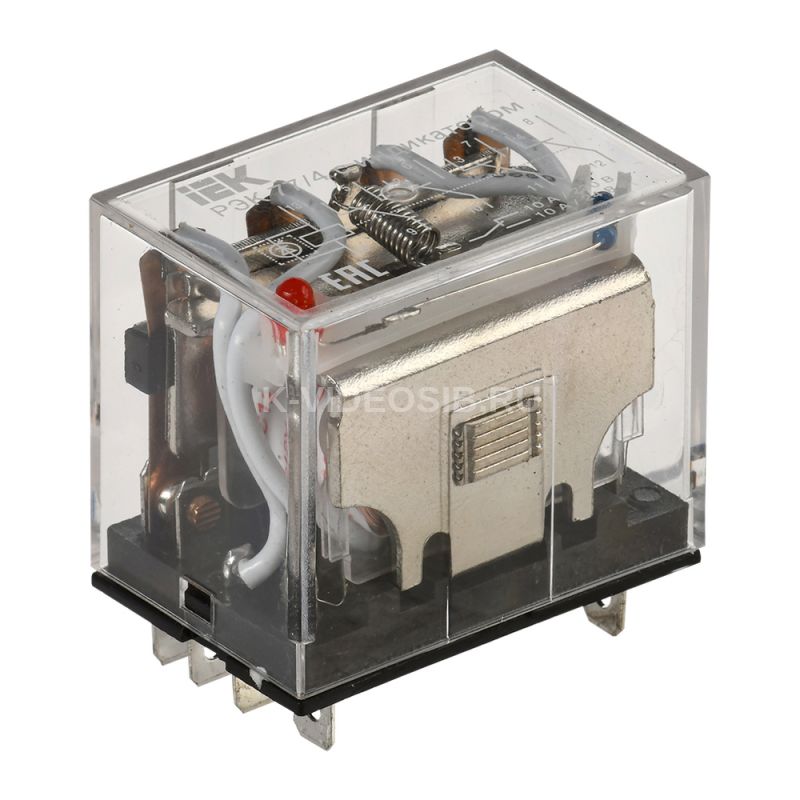

Описание IEK RRP10-4-10-012D-LED

Реле промежуточные IEK RRP10-4-10-012D-LED модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-012D-LED

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    12 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Климатическое исполнение    У2.1 Полюсность    Определенная полюсность С перекидными контактами    Нет Мощность катушки управления при DC 24 В, Вт    1.9 Сопротивление изоляции, мОм    ≥ 100 Глубина, мм    27 Мех износостойкость, циклов    ≥ 10^7 Мощность катушки управления при AC 230 В, ВА    3.5 Степень защиты - IP    IP40 Со съемными зажимами    Нет Номин раб напряжение AC контактов, В    230 Электр износостойкость, циклов    ≥ 10^5 В комплекте с розеткой    Нет Высота, мм    42 Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при DC 12 В, Вт    1.6 Кол-во норм разомкнутых - НО контактов    4 Тип управления или переключения    Моностабильное Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при AC 230 В, мА    15.0 Ширина, мм    41.0 Кол-во нормально замкнутых - НЗ контактов    4 Мощность катушки управления при AC 24 В, ВА    4.6 Температура эксплуатации, °C    -45...40 Ток потребляемый катушкой при DC 12 В, мА    130.0 Мощность катушки управления при AC 12 В, ВА    2.0 Ток потребляемый катушкой при AC 12 В, мА    170.0 Ток потребляемый катушкой при DC 24 В, мА    80.0
