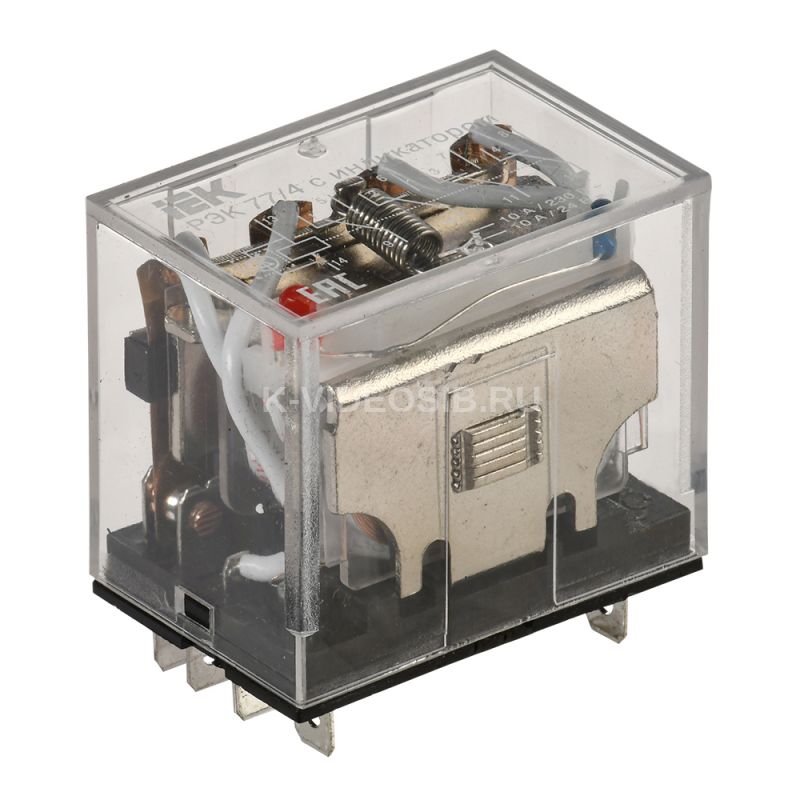

Описание IEK RRP10-4-10-024A-LED

Реле промежуточные IEK RRP10-4-10-024A-LED модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-024A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    24 Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Тип управления или переключения    Моностабильное В комплекте с розеткой    Нет Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при DC 12 В, мА    130.0 Мощность катушки управления при DC 12 В, Вт    1.6 Номин раб напряжение DC контактов, В    24 Сопротивление изоляции, мОм    ≥ 100 Глубина, мм    27 Высота, мм    42 Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при DC 24 В, Вт    1.9 Полюсность    Определенная полюсность Ток потребляемый катушкой при DC 24 В, мА    80.0 С перекидными контактами    Нет Мощность катушки управления при AC 230 В, ВА    3.5 Кол-во норм разомкнутых - НО контактов    4 Ток потребляемый катушкой при AC 230 В, мА    15.0 Ширина, мм    41.0 Мощность катушки управления при AC 12 В, ВА    2.0 Номин раб напряжение AC контактов, В    230 Климатическое исполнение    У2.1 Ток потребляемый катушкой при AC 12 В, мА    170.0 Кол-во нормально замкнутых - НЗ контактов    4 Электр износостойкость, циклов    ≥ 10^5 Мощность катушки управления при AC 24 В, ВА    4.6 Температура эксплуатации, °C    -45...40 Степень защиты - IP    IP40 Со съемными зажимами    Нет
