Описание IEK RRP10-4-10-024D

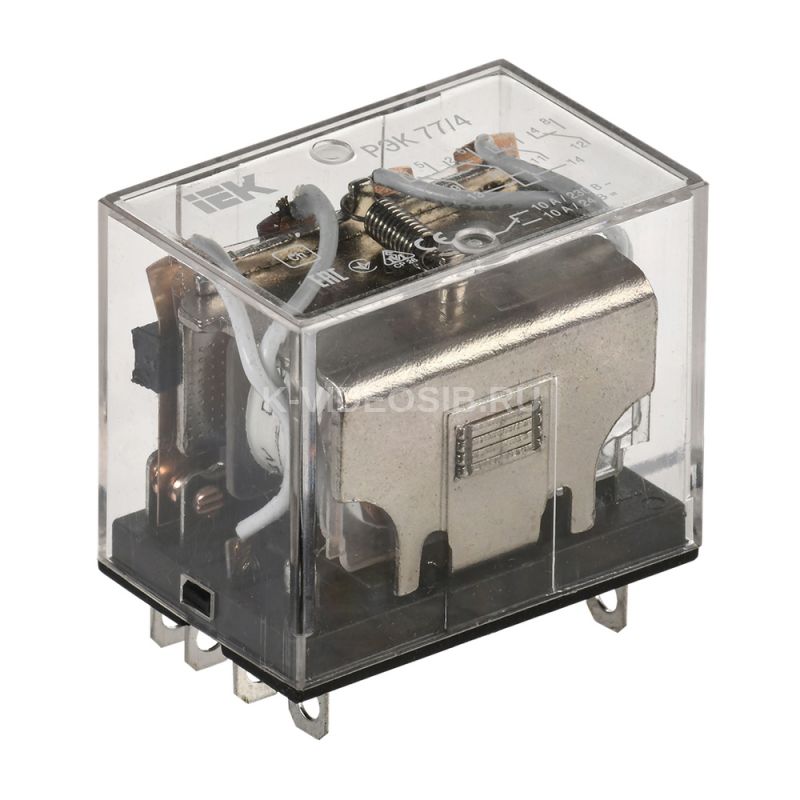

Реле РЭК77/4(LY4) 10А 24В DC IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-024D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Кол-во норм разомкнутых - НО контактов    4 Мощность катушки управления при AC 12 В, ВА    2.0 Климатическое исполнение    У2.1 Ток потребляемый катушкой при AC 12 В, мА    170.0 Мощность катушки управления при AC 230 В, ВА    3.5 Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при DC 12 В, Вт    1.6 С перекидными контактами    Нет Высота, мм    42 В комплекте с розеткой    Нет Номин раб напряжение DC контактов, В    24 Мех износостойкость, циклов    ≥ 10^7 Тип управления или переключения    Моностабильное Сопротивление изоляции, мОм    ≥ 100 Степень защиты - IP    IP40 Полюсность    Определенная полюсность Электр износостойкость, циклов    ≥ 10^5 Ток потребляемый катушкой при DC 24 В, мА    80.0 Ширина, мм    41.0 Глубина, мм    27 Со съемными зажимами    Нет Ток потребляемый катушкой при DC 12 В, мА    130.0 Температура эксплуатации, °C    -45...40 Мощность катушки управления при AC 24 В, ВА    4.6 Номин раб напряжение AC контактов, В    230 Мощность катушки управления при DC 24 В, Вт    1.9 Ток потребляемый катушкой при AC 230 В, мА    15.0 Кол-во нормально замкнутых - НЗ контактов    4
