Описание IEK RRP10-4-10-024D-LED

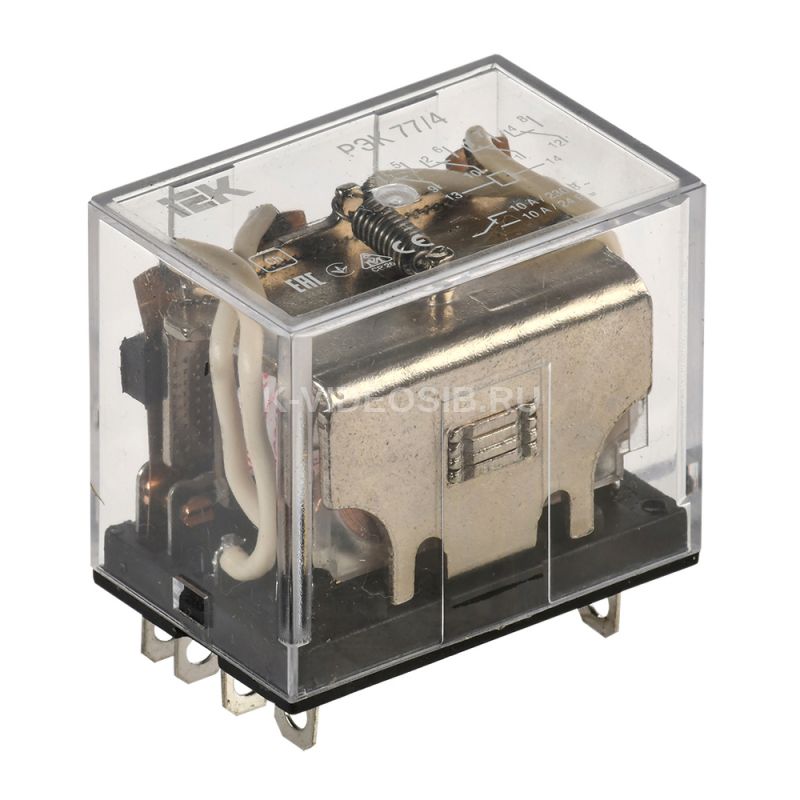

Реле РЭК77/4(LY4) с индикацией 10А 24В DC ИЭК

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-024D-LED

Тип напряжения управления Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В 24 Номин напряжение питания цепи управ Us AC 50 Гц, В - Количество переключающих контактов 4 Номин ток, А 10 Тип переключающих контактов Прочее Кол-во групп переключающих контактов 4 С сигнальной лампой - индикатором Да Тип присоед разъема PPM77/4 Тип подключения Плоское разъёмное соединение Мощность катушки управления при DC 24 В, Вт 1.9 Глубина, мм 27 Мощность катушки управления при AC 24 В, ВА 4.6 Номин раб напряжение AC контактов, В 230 Ток потребляемый катушкой при DC 24 В, мА 80.0 С перекидными контактами Нет Ширина, мм 41.0 Ток потребляемый катушкой при DC 12 В, мА 130.0 Мощность катушки управления при AC 230 В, ВА 3.5 Номин раб напряжение DC контактов, В 24 Климатическое исполнение У2.1 Высота, мм 42 Кол-во нормально замкнутых - НЗ контактов 4 Мех износостойкость, циклов ≥ 10^7 Электр износостойкость, циклов ≥ 10^5 Сопротивление изоляции, мОм ≥ 100 В комплекте с розеткой Нет Температура эксплуатации, °C -45...40 Степень защиты - IP IP40 Полюсность Определенная полюсность Тип управления или переключения Моностабильное Ток потребляемый катушкой при AC 24 В, мА 190.0 Мощность катушки управления при DC 12 В, Вт 1.6 Ток потребляемый катушкой при AC 230 В, мА 15.0 Со съемными зажимами Нет Кол-во норм разомкнутых - НО контактов 4 Мощность катушки управления при AC 12 В, ВА 2.0 Ток потребляемый катушкой при AC 12 В, мА 170.0
