Описание IEK RRP10-4-10-220A-LED

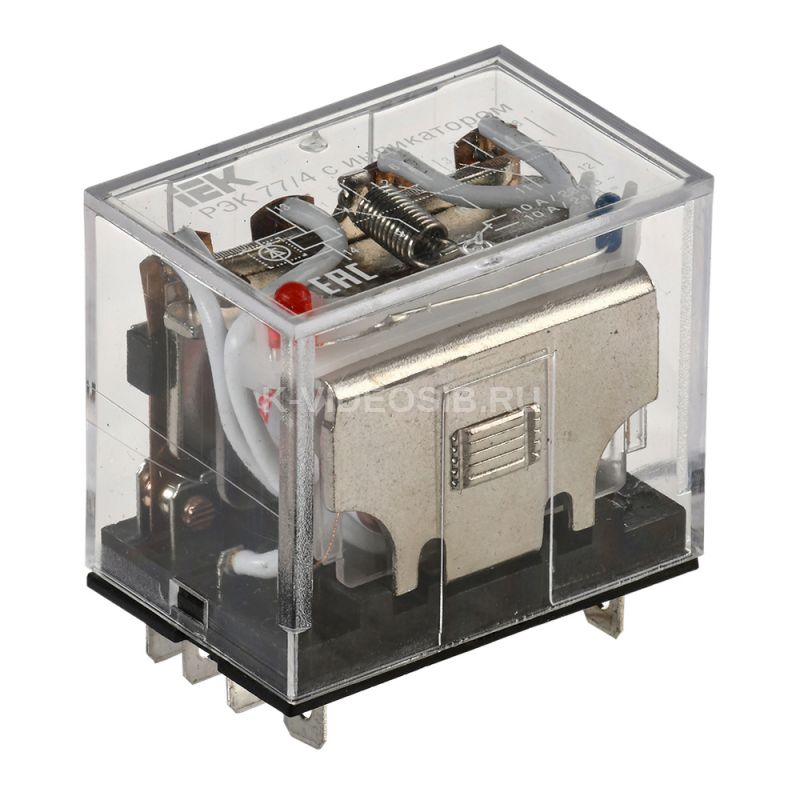

Реле РЭК77/4(LY4) с индикацией 10А 230В АC ИЭК

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-220A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Номин раб напряжение AC контактов, В    230 Степень защиты - IP    IP40 Полюсность    Определенная полюсность Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при AC 230 В, мА    15.0 Ток потребляемый катушкой при DC 12 В, мА    130.0 Тип управления или переключения    Моностабильное Мощность катушки управления при DC 24 В, Вт    1.9 Кол-во норм разомкнутых - НО контактов    4 Мощность катушки управления при AC 230 В, ВА    3.5 Электр износостойкость, циклов    ≥ 10^5 Температура эксплуатации, °C    -45...40 Климатическое исполнение    У2.1 Со съемными зажимами    Нет Ток потребляемый катушкой при AC 24 В, мА    190.0 Сопротивление изоляции, мОм    ≥ 100 Кол-во нормально замкнутых - НЗ контактов    4 Мощность катушки управления при DC 12 В, Вт    1.6 Ток потребляемый катушкой при DC 24 В, мА    80.0 Глубина, мм    27 Номин раб напряжение DC контактов, В    24 Высота, мм    42 Мощность катушки управления при AC 24 В, ВА    4.6 В комплекте с розеткой    Нет Мощность катушки управления при AC 12 В, ВА    2.0 С перекидными контактами    Нет Ширина, мм    41.0 Ток потребляемый катушкой при AC 12 В, мА    170.0
