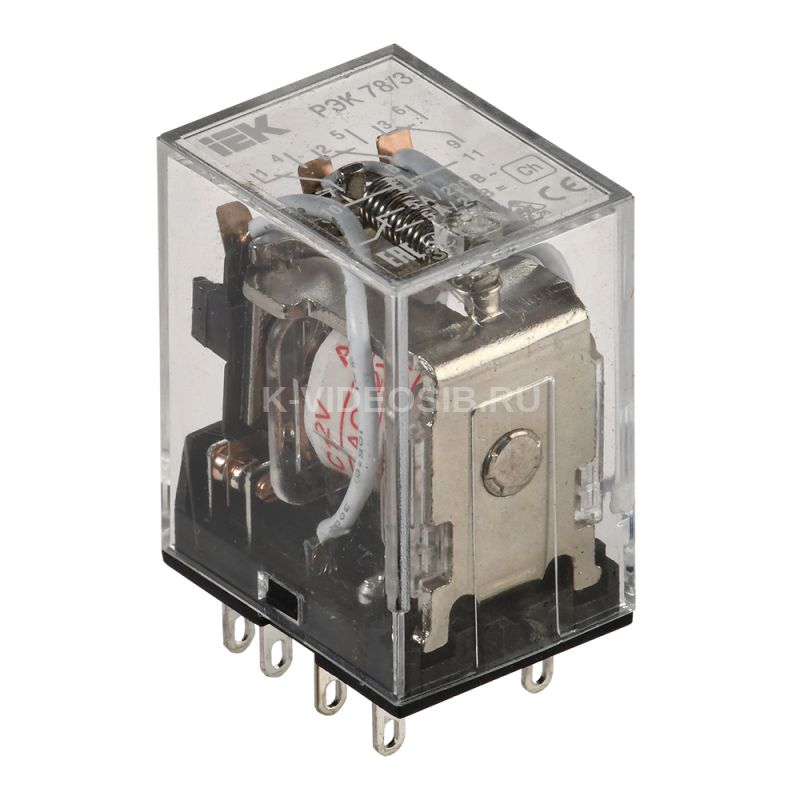

Описание IEK RRP20-3-05-012A

Реле промежуточные IEK RRP20-3-05-012A модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-3-05-012A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    3 Номин ток, А    5 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/3 Тип подключения    Плоское разъёмное соединение Мощность катушки управления при DC 24 В, Вт    1.0 Ток потребляемый катушкой при DC 24 В, мА    40.0 С перекидными контактами    Нет Номин раб напряжение DC контактов, В    24 Кол-во норм разомкнутых - НО контактов    3 Тип управления или переключения    Моностабильное Кол-во нормально замкнутых - НЗ контактов    3 Ток потребляемый катушкой при AC 12 В, мА    115.0 Климатическое исполнение    У2.1 Мощность катушки управления при DC 12 В, Вт    0.9 Ток потребляемый катушкой при AC 230 В, мА    7.5 Температура эксплуатации, °C    -45...40 Ток потребляемый катушкой при DC 12 В, мА    75.0 Ширина, мм    20.5 Мощность катушки управления при AC 12 В, ВА    1.4 Электр износостойкость, циклов    ≥ 10^5 Полюсность    Определенная полюсность Номин раб напряжение AC контактов, В    230 Глубина, мм    27 Мощность катушки управления при AC 230 В, ВА    1.7 Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при AC 24 В, мА    65.0 Со съемными зажимами    Нет В комплекте с розеткой    Нет Сопротивление изоляции, мОм    ≥ 100 Степень защиты - IP    IP40 Мощность катушки управления при AC 24 В, ВА    1.6 Высота, мм    42
