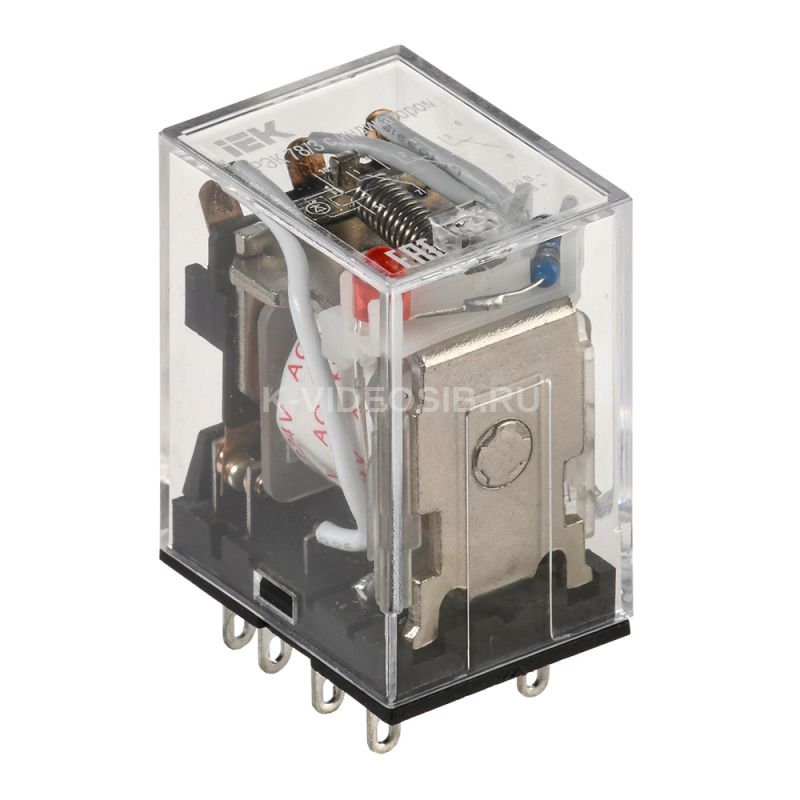

Описание IEK RRP20-3-05-024A-LED

Реле промежуточные IEK RRP20-3-05-024A-LED модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-3-05-024A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    24 Количество переключающих контактов    3 Номин ток, А    5 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM78/3 Тип подключения    Плоское разъёмное соединение Номин раб напряжение AC контактов, В    230 Ток потребляемый катушкой при DC 24 В, мА    40.0 В комплекте с розеткой    Нет Температура эксплуатации, °C    -45...40 Сопротивление изоляции, мОм    ≥ 100 Ток потребляемый катушкой при DC 12 В, мА    75.0 Мощность катушки управления при DC 12 В, Вт    0.9 Номин раб напряжение DC контактов, В    24 Тип управления или переключения    Моностабильное Глубина, мм    27 С перекидными контактами    Нет Степень защиты - IP    IP40 Мощность катушки управления при AC 230 В, ВА    1.7 Климатическое исполнение    У2.1 Полюсность    Определенная полюсность Со съемными зажимами    Нет Мощность катушки управления при DC 24 В, Вт    1.0 Мех износостойкость, циклов    ≥ 10^7 Кол-во нормально замкнутых - НЗ контактов    3 Электр износостойкость, циклов    ≥ 10^5 Мощность катушки управления при AC 24 В, ВА    1.6 Кол-во норм разомкнутых - НО контактов    3 Высота, мм    42 Ток потребляемый катушкой при AC 230 В, мА    7.5 Ширина, мм    20.5 Ток потребляемый катушкой при AC 24 В, мА    65.0 Ток потребляемый катушкой при AC 12 В, мА    115.0 Мощность катушки управления при AC 12 В, ВА    1.4
