Описание IEK RRP20-3-05-024D

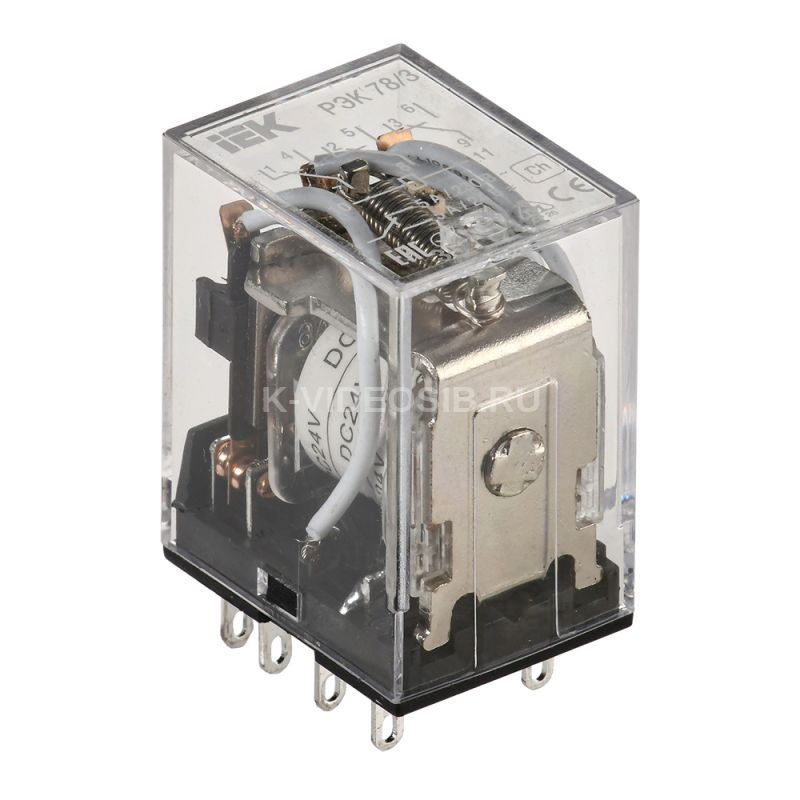

Реле РЭК78/3(MY3) 5А 24В DC ИЭК

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-3-05-024D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    3 Номин ток, А    5 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/3 Тип подключения    Плоское разъёмное соединение Мощность катушки управления при DC 12 В, Вт    0.9 Ток потребляемый катушкой при AC 24 В, мА    65.0 Мех износостойкость, циклов    ≥ 10^7 В комплекте с розеткой    Нет Мощность катушки управления при AC 24 В, ВА    1.6 Ток потребляемый катушкой при AC 12 В, мА    115.0 Мощность катушки управления при AC 230 В, ВА    1.7 Кол-во нормально замкнутых - НЗ контактов    3 Температура эксплуатации, °C    -45...40 Ширина, мм    20.5 Номин раб напряжение DC контактов, В    24 Со съемными зажимами    Нет Степень защиты - IP    IP40 Сопротивление изоляции, мОм    ≥ 100 Тип управления или переключения    Моностабильное Ток потребляемый катушкой при DC 12 В, мА    75.0 Высота, мм    42 Глубина, мм    27 Климатическое исполнение    У2.1 Мощность катушки управления при AC 12 В, ВА    1.4 Мощность катушки управления при DC 24 В, Вт    1.0 Номин раб напряжение AC контактов, В    230 Ток потребляемый катушкой при DC 24 В, мА    40.0 Электр износостойкость, циклов    ≥ 10^5 С перекидными контактами    Нет Полюсность    Определенная полюсность Ток потребляемый катушкой при AC 230 В, мА    7.5 Кол-во норм разомкнутых - НО контактов    3
