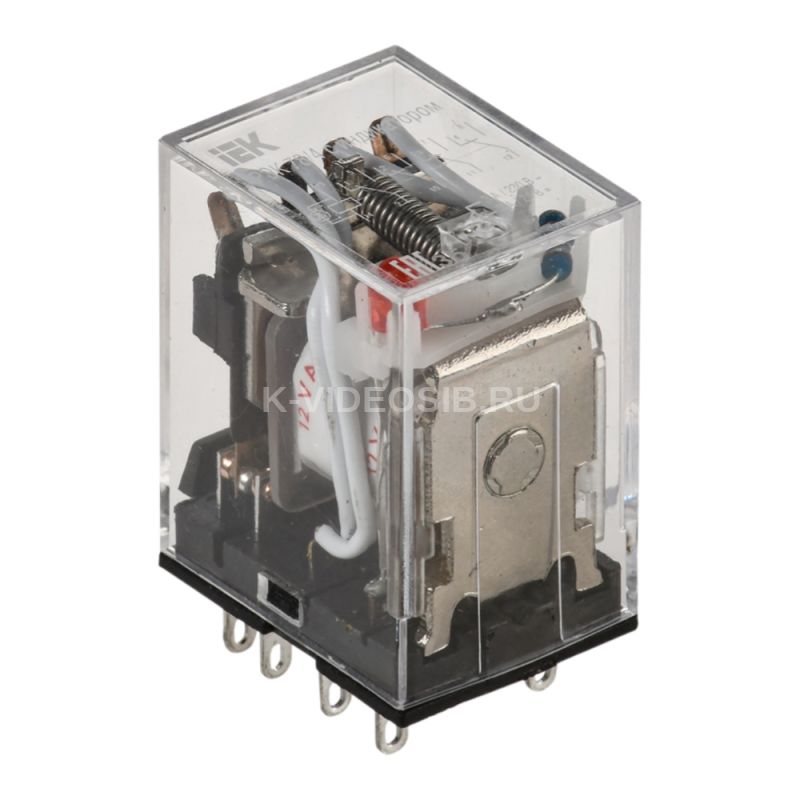

Описание IEK RRP20-4-03-012A

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-012A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Тип управления или переключения    Моностабильное Ток потребляемый катушкой при AC 12 В, мА    115.0 В комплекте с розеткой    Нет Мощность катушки управления при AC 12 В, ВА    1.4 Климатическое исполнение    У2.1 Сопротивление изоляции, мОм    ≥ 100 Температура эксплуатации, °C    -45...40 Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при DC 12 В, мА    75.0 Мощность катушки управления при DC 24 В, Вт    1.0 Высота, мм    42 Номин раб напряжение AC контактов, В    230 Глубина, мм    27 Мех износостойкость, циклов    ≥ 10^7 Полюсность    Определенная полюсность Ширина, мм    20.5 Ток потребляемый катушкой при AC 230 В, мА    7.5 Кол-во нормально замкнутых - НЗ контактов    4 Электр износостойкость, циклов    ≥ 10^5 Со съемными зажимами    Нет С перекидными контактами    Нет Мощность катушки управления при DC 12 В, Вт    0.9 Степень защиты - IP    IP40 Кол-во норм разомкнутых - НО контактов    4 Ток потребляемый катушкой при AC 24 В, мА    65.0 Мощность катушки управления при AC 24 В, ВА    1.6 Мощность катушки управления при AC 230 В, ВА    1.7 Ток потребляемый катушкой при DC 24 В, мА    40.0
