Описание IEK RRP20-4-03-012D

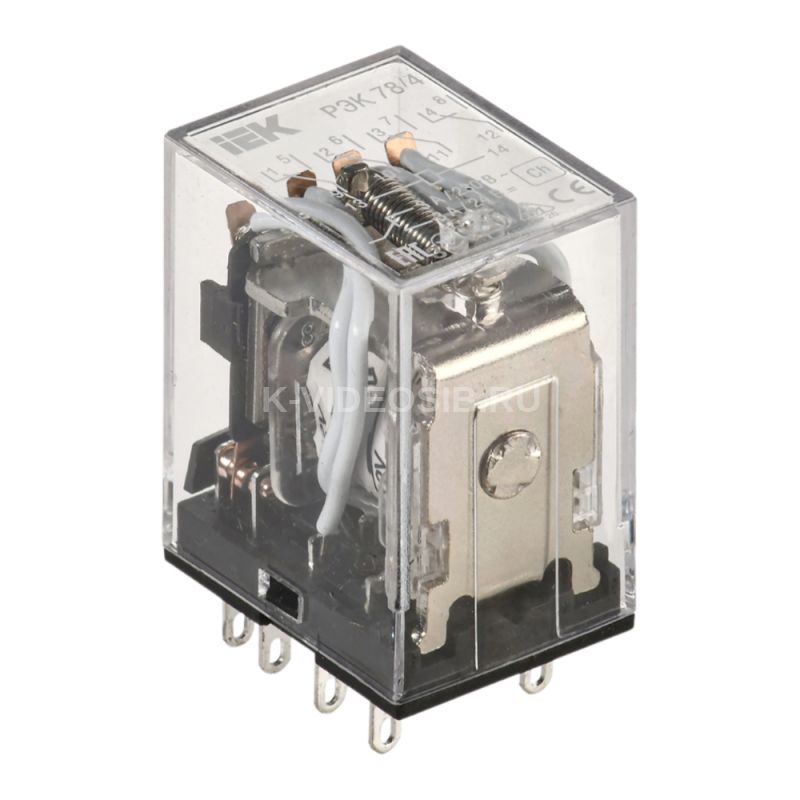

Реле РЭК78/4(MY4) 3А 12В DC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-012D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    12 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Сопротивление изоляции, мОм    ≥ 100 Ток потребляемый катушкой при DC 24 В, мА    40.0 Мощность катушки управления при AC 12 В, ВА    1.4 Ток потребляемый катушкой при AC 24 В, мА    65.0 Тип управления или переключения    Моностабильное Номин раб напряжение AC контактов, В    230 Ширина, мм    20.5 Климатическое исполнение    У2.1 Со съемными зажимами    Нет Электр износостойкость, циклов    ≥ 10^5 Мощность катушки управления при AC 230 В, ВА    1.7 Глубина, мм    27 Высота, мм    42 Кол-во нормально замкнутых - НЗ контактов    4 С перекидными контактами    Нет Мощность катушки управления при AC 24 В, ВА    1.6 Мощность катушки управления при DC 24 В, Вт    1.0 Температура эксплуатации, °C    -45...40 Ток потребляемый катушкой при AC 230 В, мА    7.5 Ток потребляемый катушкой при DC 12 В, мА    75.0 Ток потребляемый катушкой при AC 12 В, мА    115.0 Полюсность    Определенная полюсность Степень защиты - IP    IP40 Мех износостойкость, циклов    ≥ 10^7 Кол-во норм разомкнутых - НО контактов    4 Номин раб напряжение DC контактов, В    24 В комплекте с розеткой    Нет Мощность катушки управления при DC 12 В, Вт    0.9
