Описание IEK RRP20-4-03-024A

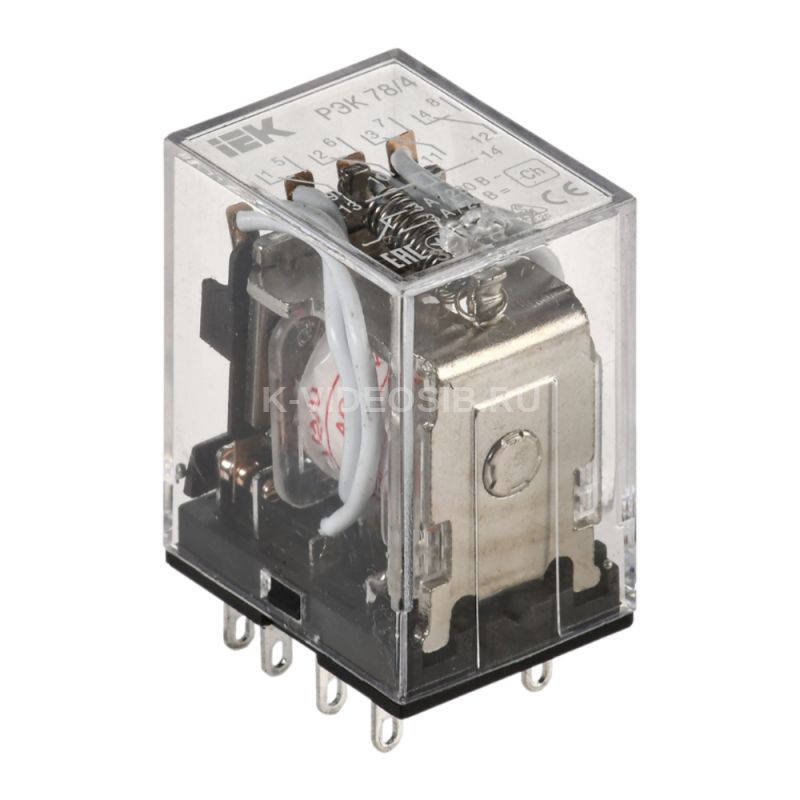

Реле РЭК78/4(MY4) 3А 24В АC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-024A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    24 Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Степень защиты - IP    IP40 Сопротивление изоляции, мОм    ≥ 100 Кол-во норм разомкнутых - НО контактов    4 Тип управления или переключения    Моностабильное Полюсность    Определенная полюсность Температура эксплуатации, °C    -45...40 Ширина, мм    20.5 Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при AC 230 В, мА    7.5 Номин раб напряжение AC контактов, В    230 Климатическое исполнение    У2.1 Ток потребляемый катушкой при DC 12 В, мА    75.0 Мощность катушки управления при AC 12 В, ВА    1.4 С перекидными контактами    Нет Мощность катушки управления при DC 12 В, Вт    0.9 Ток потребляемый катушкой при DC 24 В, мА    40.0 Ток потребляемый катушкой при AC 12 В, мА    115.0 Со съемными зажимами    Нет Электр износостойкость, циклов    ≥ 10^5 Номин раб напряжение DC контактов, В    24 Мощность катушки управления при AC 24 В, ВА    1.6 Кол-во нормально замкнутых - НЗ контактов    4 Глубина, мм    27 Высота, мм    42 Мощность катушки управления при AC 230 В, ВА    1.7 В комплекте с розеткой    Нет Ток потребляемый катушкой при AC 24 В, мА    65.0 Мощность катушки управления при DC 24 В, Вт    1.0
