Описание IEK RRP20-4-03-024D

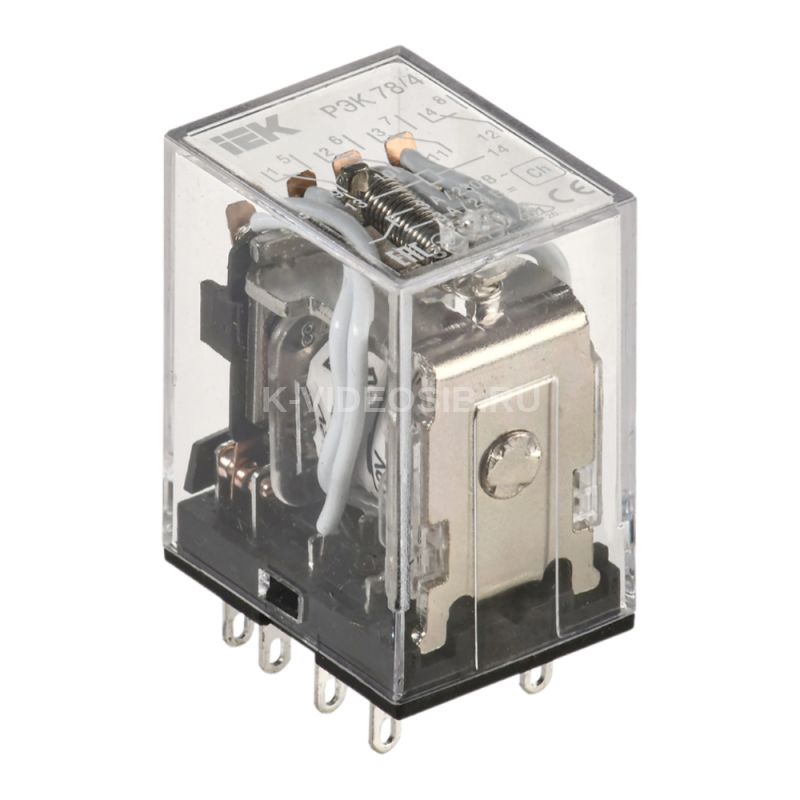

Реле РЭК78/4(MY4) 3А 24В DC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-024D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Мощность катушки управления при AC 230 В, ВА    1.7 Мощность катушки управления при DC 24 В, Вт    1.0 Номин раб напряжение DC контактов, В    24 В комплекте с розеткой    Нет Мощность катушки управления при AC 24 В, ВА    1.6 Ток потребляемый катушкой при AC 24 В, мА    65.0 Степень защиты - IP    IP40 Мощность катушки управления при AC 12 В, ВА    1.4 Электр износостойкость, циклов    ≥ 10^5 Сопротивление изоляции, мОм    ≥ 100 Кол-во нормально замкнутых - НЗ контактов    4 Ток потребляемый катушкой при DC 12 В, мА    75.0 Ширина, мм    20.5 С перекидными контактами    Нет Кол-во норм разомкнутых - НО контактов    4 Тип управления или переключения    Моностабильное Мех износостойкость, циклов    ≥ 10^7 Со съемными зажимами    Нет Ток потребляемый катушкой при DC 24 В, мА    40.0 Климатическое исполнение    У2.1 Температура эксплуатации, °C    -45...40 Номин раб напряжение AC контактов, В    230 Полюсность    Определенная полюсность Мощность катушки управления при DC 12 В, Вт    0.9 Глубина, мм    27 Ток потребляемый катушкой при AC 12 В, мА    115.0 Ток потребляемый катушкой при AC 230 В, мА    7.5 Высота, мм    42
