Описание IEK RRP20-4-03-220A

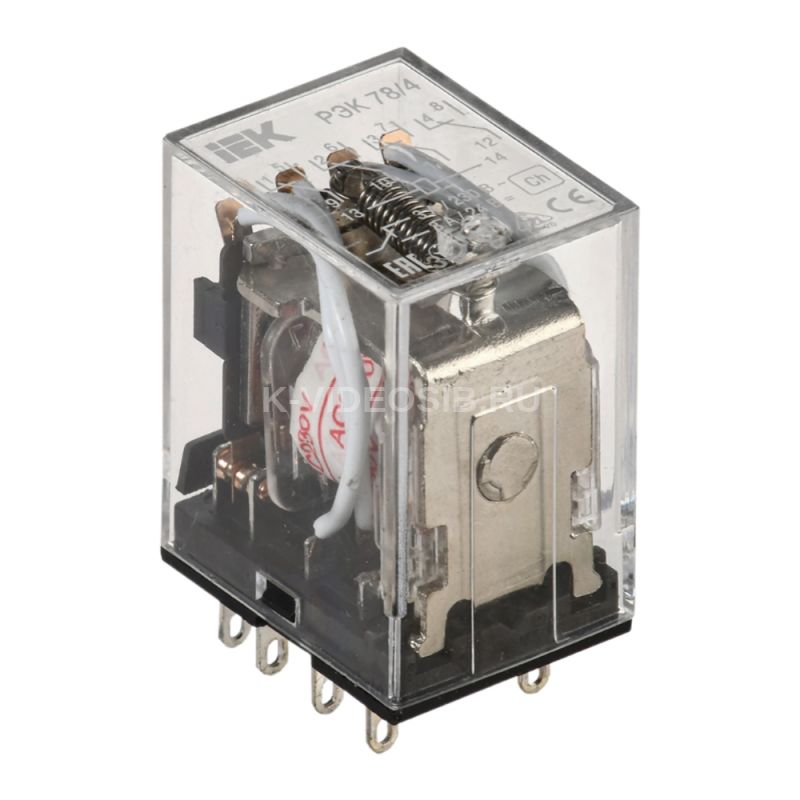

Реле РЭК78/4(MY4) 3А 220В АC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-220A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    220 Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Мощность катушки управления при AC 12 В, ВА    1.4 Сопротивление изоляции, мОм    ≥ 100 Полюсность    Определенная полюсность В комплекте с розеткой    Нет Мех износостойкость, циклов    ≥ 10^7 Со съемными зажимами    Нет Мощность катушки управления при DC 12 В, Вт    0.9 Ток потребляемый катушкой при AC 24 В, мА    65.0 Мощность катушки управления при AC 24 В, ВА    1.6 Электр износостойкость, циклов    ≥ 10^5 Высота, мм    42 Кол-во норм разомкнутых - НО контактов    4 Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при AC 12 В, мА    115.0 Ширина, мм    20.5 Мощность катушки управления при AC 230 В, ВА    1.7 Ток потребляемый катушкой при AC 230 В, мА    7.5 Ток потребляемый катушкой при DC 12 В, мА    75.0 Глубина, мм    27 Ток потребляемый катушкой при DC 24 В, мА    40.0 Кол-во нормально замкнутых - НЗ контактов    4 Номин раб напряжение AC контактов, В    230 С перекидными контактами    Нет Тип управления или переключения    Моностабильное Мощность катушки управления при DC 24 В, Вт    1.0 Степень защиты - IP    IP40 Температура эксплуатации, °C    -45...40 Климатическое исполнение    У2.1
