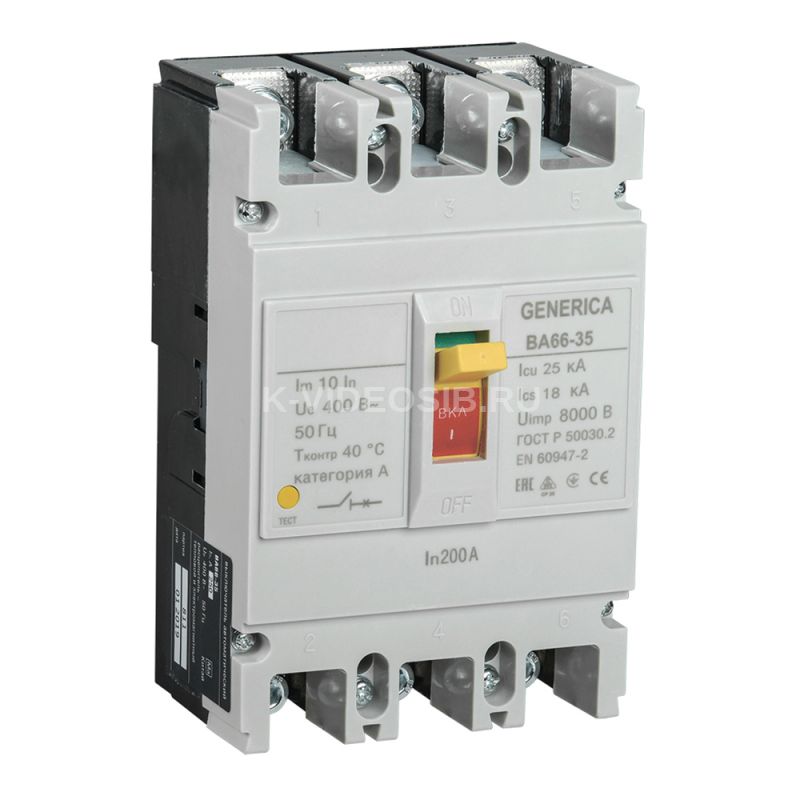

Описание IEK SAV30-3-0200-G

Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.

Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.

Преимущества

• Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
• Высокие показатели предельной отключающей способности.
• Экономия пространства в силовом щите.
• Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.

Технические характеристики IEK SAV30-3-0200-G

Номин ток, А    200 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    150.0 Температура эксплуатации, °C    -30...50 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    127.0 Высота, мм    165.0 Глубина, мм    70.0 Мех износостойкость, циклов    ≥ 7000 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Возможность установки индикатора откл    Нет Моторный привод - дополнительно    Да Кол-во вспомогат норм разомкнутых-НО конт    0 Относительная влажность воздуха    50% при +40 90% при +20 Номин напряжение, В    400...400 Уставка электромагнитного расцепителя Im, А    2000 Кол-во вспомогат норм замкнутых-НЗ конт    0 Электр износостойкость, циклов    ≥ 1000 Степень защиты зажимов IP    IP00 Диапазон уставки тока расцепления, А    2000 Наличие электронного расцепителя    Нет Подходит для монтажа на DIN-рейку    Нет Номин раб наибольшая откл способность Ics, кА    12 Степень защиты - IP    IP30 С расцеплением под напряжением    Да Тип элемента управления    Тумблер Уставка теплового расцепителя, А    200 Номин продолжительный ток Iu, А    200 Диап регул без заде сраб расцеп короткого замык, А    - Высота над уровнем моря, м    2000 Климатическое исполнение    УХ3 Номин напряжение изоляции Ui, В    690 Номин импульсное выдерживаемое напряжение, кВ    8 Режим работы    Продолжительный
