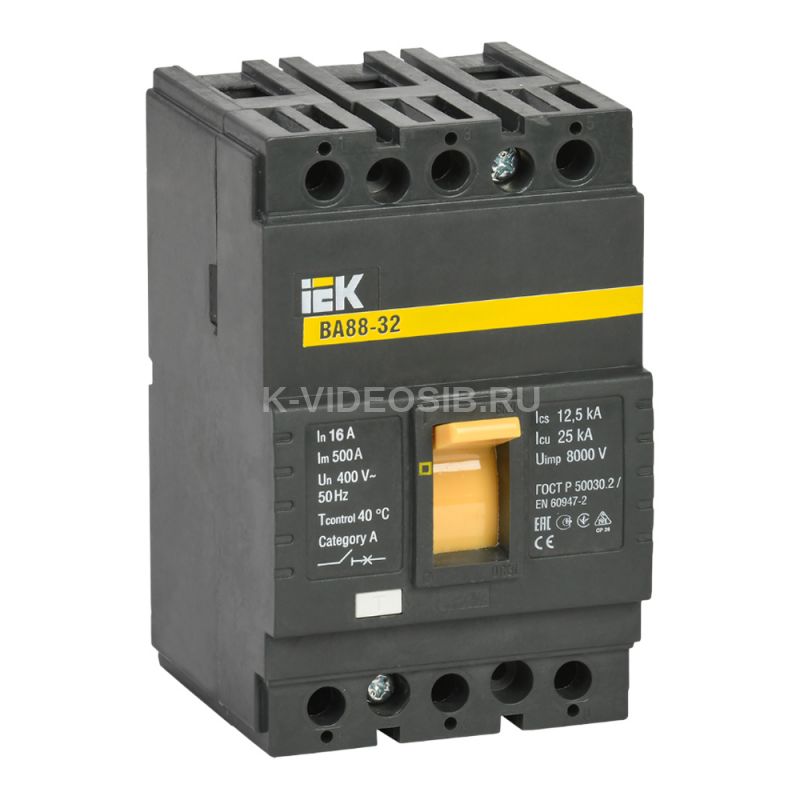

Описание IEK SVA10-3-0016-R

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества:

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Технические характеристики IEK SVA10-3-0016-R

Номин ток, А    16 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    IEK_V0000011 Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    76.0 Высота, мм    120.0 Глубина, мм    92.0 Диап регул без заде сраб расцеп короткого замык, А    - Вид подключения главной электрич цепи    Прочее Кол-во вспомогат норм разомкнутых-НО конт    0 Номин раб наибольшая откл способность Ics, кА    12,5 Моторный привод - дополнительно    Да Климатическое исполнение    IEK_V0000009 С расцеплением под напряжением    Да Степень защиты - IP    IP30 Номин напряжение, В    400...400 Наличие электронного расцепителя    Нет Подходит для монтажа на DIN-рейку    Да Номин продолжительный ток Iu, А    16 Номин импульсное выдерживаемое напряжение, кВ    8 Кол-во вспомогат норм замкнутых-НЗ конт    0 Тип элемента управления    Тумблер Диапазон уставки тока расцепления, А    500 Конструкция прибора    Встраиваемое устройство расширения
