Описание IEK SVA10-3-0025-02

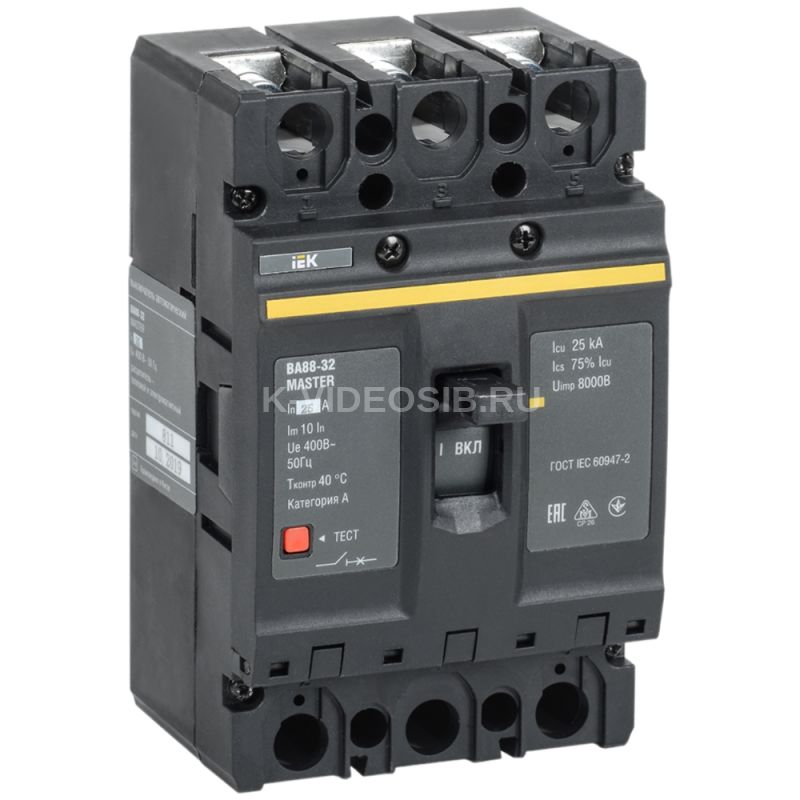

Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA10-3-0025-02

Номин ток, А    25 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    92.0 Высота, мм    164.0 Глубина, мм    65.0 Степень защиты зажимов IP    IP00 Относительная влажность воздуха    50% Уставка теплового расцепителя, А    25 Диап регул без заде сраб расцеп короткого замык, А    - Электр износостойкость, циклов    < 2500 Режим работы    Продолжительный Подходит для монтажа на DIN-рейку    Нет Степень защиты - IP    IP30 Кол-во вспомогат норм разомкнутых-НО конт    0 Тип элемента управления    Тумблер Номин напряжение, В    400...400 Номин напряжение изоляции Ui, В    800 Уставка электромагнитного расцепителя Im, А    10 In Вес, кг    1.400 Диапазон уставки тока расцепления, А    250 Климатическое исполнение    УХЛ3 Кол-во вспомогат норм замкнутых-НЗ конт    0 Мех износостойкость, циклов    < 8500 Номин продолжительный ток Iu, А    25 Конструкция прибора    Встраиваемое устройство расширения Наличие электронного расцепителя    Нет Номин раб наибольшая откл способность Ics, кА    18,75 С расцеплением под напряжением    Да Высота над уровнем моря, м    < 2000 Номин импульсное выдерживаемое напряжение, кВ    8 Моторный привод - дополнительно    Да
