Описание IEK SVA10-3-0125-R

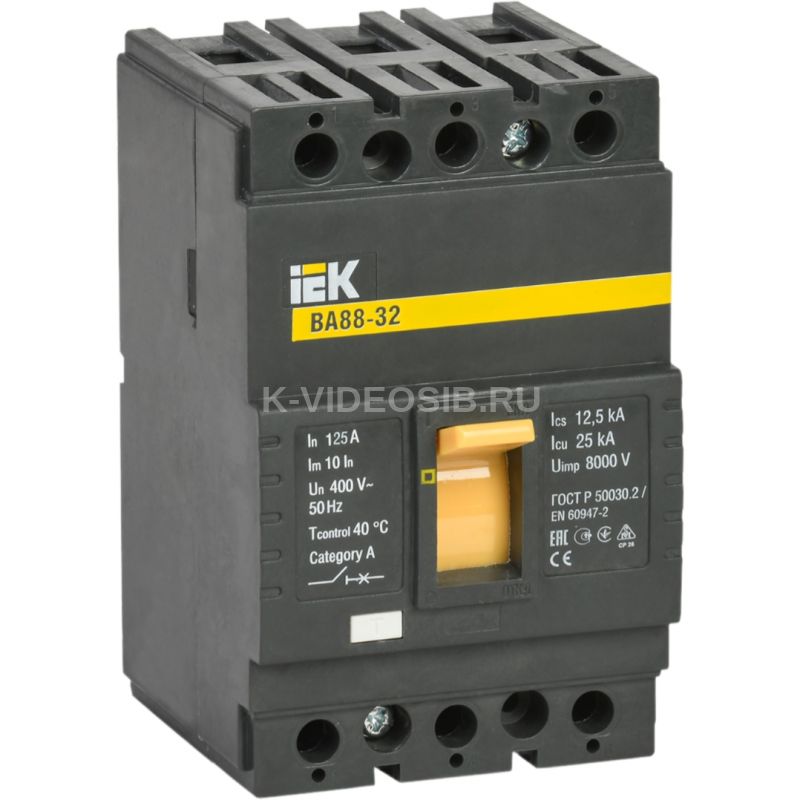

Выключатель автоматический ВА88-32 3Р 125А 25кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Технические характеристики IEK SVA10-3-0125-R

Номин ток, А    125 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    76.0 Высота, мм    120.0 Глубина, мм    92.0 Вид подключения главной электрич цепи    Прочее Климатическое исполнение    УХЛ3 Диапазон уставки тока расцепления, А    1250 Номин раб наибольшая откл способность Ics, кА    12,5 Конструкция прибора    Встраиваемое устройство расширения Степень защиты - IP    IP30 Тип элемента управления    Тумблер Номин напряжение, В    400...400 Диап регул без заде сраб расцеп короткого замык, А    - С расцеплением под напряжением    Да Моторный привод - дополнительно    Да Номин продолжительный ток Iu, А    125 Кол-во вспомогат норм разомкнутых-НО конт    0 Подходит для монтажа на DIN-рейку    Да Кол-во вспомогат норм замкнутых-НЗ конт    0 Номин импульсное выдерживаемое напряжение, кВ    8 Наличие электронного расцепителя    Нет
