Описание IEK SVA20-3-0063-R

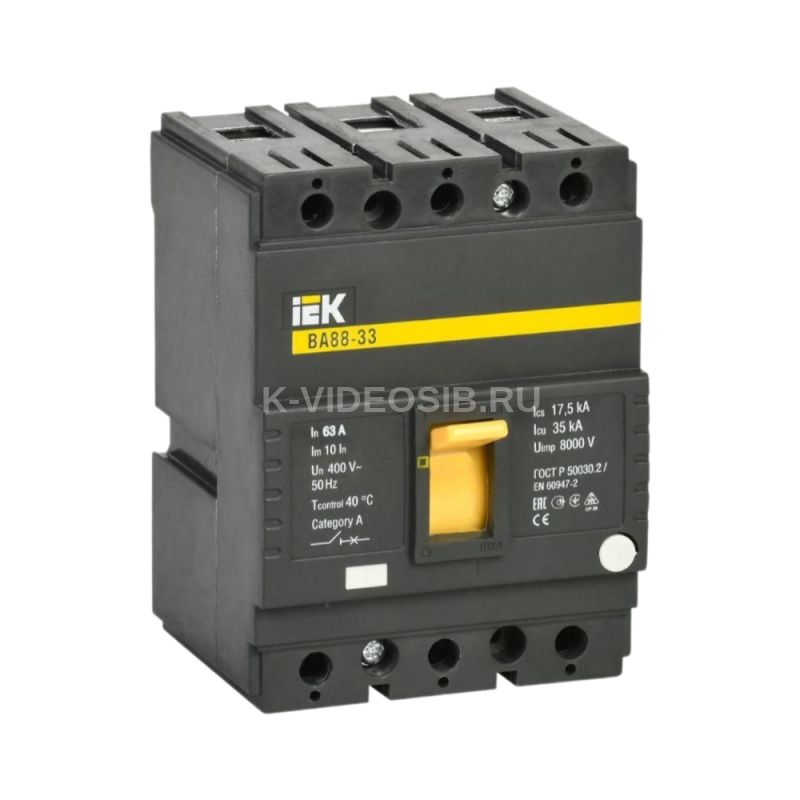

Выключатель автоматический ВА88-33 3Р 63А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Технические характеристики IEK SVA20-3-0063-R

Номин ток, А    63 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    90.0 Высота, мм    120.0 Глубина, мм    92.0 Кол-во вспомогат норм разомкнутых-НО конт    0 Диапазон уставки тока расцепления, А    630 С расцеплением под напряжением    Да Климатическое исполнение    УХЛ3 Тип элемента управления    Тумблер Моторный привод - дополнительно    Да Номин напряжение, В    400...400 Степень защиты - IP    IP30 Диап регул без заде сраб расцеп короткого замык, А    - Номин раб наибольшая откл способность Ics, кА    17,5 Наличие электронного расцепителя    Нет Кол-во вспомогат норм замкнутых-НЗ конт    0 Подходит для монтажа на DIN-рейку    Да Конструкция прибора    Встраиваемое устройство расширения Вид подключения главной электрич цепи    Прочее Номин импульсное выдерживаемое напряжение, кВ    8 Номин продолжительный ток Iu, А    63
