Описание IEK SVA31-3-0250-02

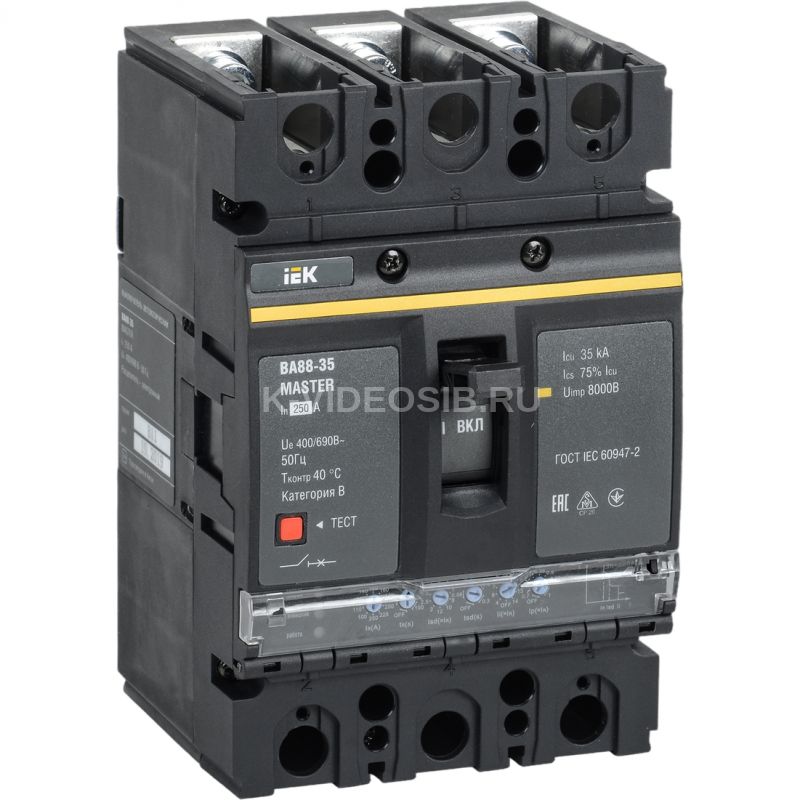

Выключатель автоматический ВА88-35 3Р 250А 35кА MASTER с электронным расцепителем IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Светодиодная индикация.
• Наличие 6 регулировок – для любого типа нагрузки и селективности двух последовательно включенных устройств.
• Пополюсная настройка.

Особенности конструкции

Выключатели позволяют осуществлять селективную защиту сетей путем установки различных задержек по времени: наименьшей у потребителя и возрастающей к иточнику питания. Светодиодная индикация позволяет отследить состояние защищаемой цепи." height="223" src="https://cdn-02.iek.ru/imgproxy/5ZuEBCBkqFHj9M7jMgcgk5e0aQbGMxTGYixOiSINMl8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzI3OWY2ZDI3YjM4ODkxMTUyYjdmOWE1N2M0Y2NlNmE1YjMyNDY1MDU0Y2IxMzdhNTA3NGRhN2VmNzNlZmRiYjYucG5n.avif" width="223" />

Выключатели с электронным расцепителем имеют 6 регулировок – для любого типа нагрузки и обеспечения селективности двух последовательно включенных устройств. Выключатели позволяют осуществлять селективную защиту сетей путем установки различных задержек по времени: наименьшей у потребителя и возрастающей к иточнику питания. Светодиодная индикация позволяет отследить состояние защищаемой цепи.

Технические характеристики IEK SVA31-3-0250-02

Номин ток, А    250 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Электронный Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    150.0 Температура эксплуатации, °C    -25...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    107.0 Высота, мм    165.0 Глубина, мм    85.0 Моторный привод - дополнительно    Да Диапазон уставки тока расцепления, А    1000...3500 Кол-во вспомогат норм разомкнутых-НО конт    0 Конструкция прибора    Встраиваемое устройство расширения Уставка электромагнитного расцепителя Im, А    (4; 6; 7; 8; 10; 11; 12; 13; 14) In Мех износостойкость, циклов    < 7000 Высота над уровнем моря, м    < 2000 Номин напряжение, В    690...690 Вес, кг    2.000 Степень защиты - IP    IP30 Наличие электронного расцепителя    Да Тип элемента управления    Тумблер Относительная влажность воздуха    50% Номин импульсное выдерживаемое напряжение, кВ    8 Номин напряжение изоляции Ui, В    800 Климатическое исполнение    УХЛ3 Диап регул без заде сраб расцеп короткого замык, А    - Кол-во вспомогат норм замкнутых-НЗ конт    0 Номин раб наибольшая откл способность Ics, кА    26,25 Режим работы    Продолжительный С расцеплением под напряжением    Да Номин продолжительный ток Iu, А    250 Степень защиты зажимов IP    IP00 Подходит для монтажа на DIN-рейку    Нет Электр износостойкость, циклов    < 2500
