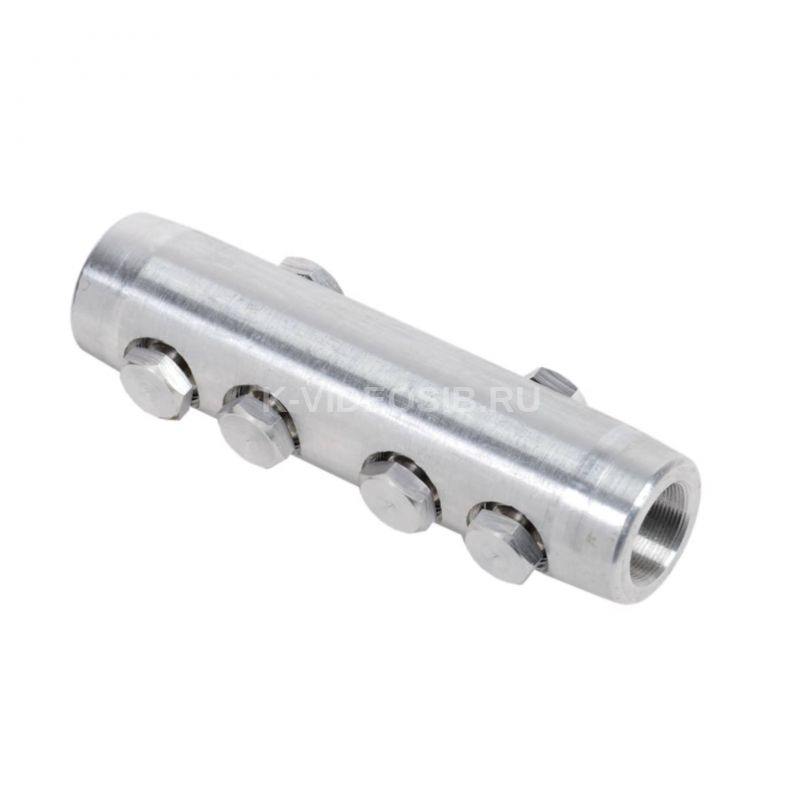

Описание IEK UGS-625-35KV-S

Соединители болтовые ГС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.

Технические характеристики IEK UGS-625-35KV-S

Номин поперечное сечение, мм²         625

Метрический размер болта - М             20

Количество винтов или болтов              10

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Диапазон напряжения               Свыше 30 кВ

Ширина, мм     52.0

Длина, мм         180.0

Изоляция          Нет

Высота, мм        52.0

Момент срыва головки болта при монтаже, Нм           62,2

Со срывной головкой болта     Да

Вес, кг  0,67

Номин напряжение, кВ              35

Материал          Дюралюминиевый сплав

Маслостойкая уплотн-центрующая полоса     Нет
