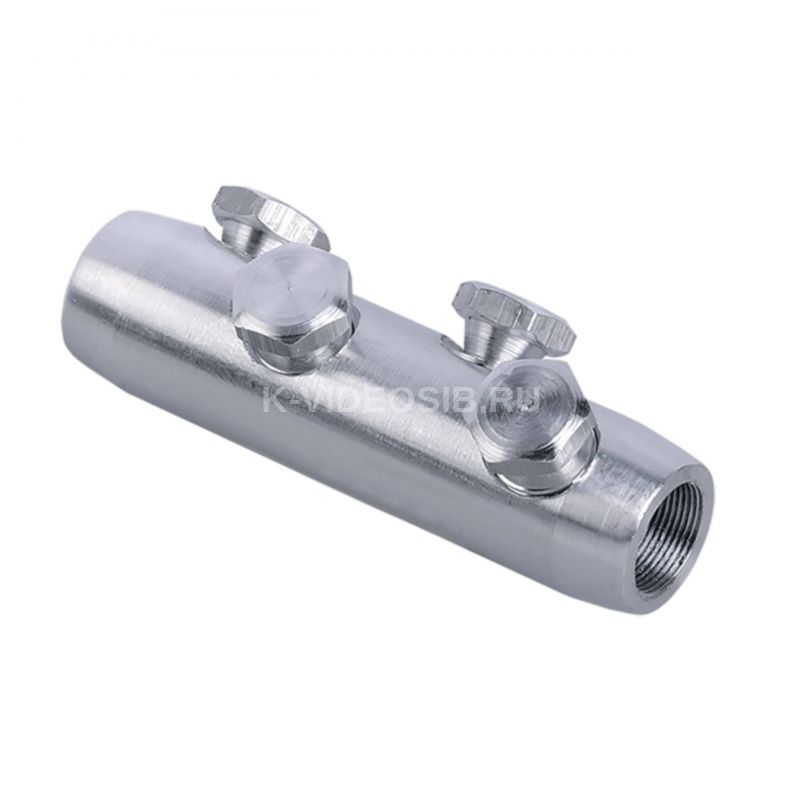

Описание IEK UGSP-120-70-120-35KV-S

Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.

Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.

Технические характеристики IEK UGSP-120-70-120-35KV-S

Номин поперечное сечение, мм²         70...120

Метрический размер болта - М             16

Количество винтов или болтов              4

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Со срывной головкой болта     Да

Ширина, мм     27.0

Изоляция          Нет

Длина, мм         100.0

Маслостойкая уплотн-центрующая полоса     Нет

Момент срыва головки болта при монтаже, Нм           31,5

Диапазон напряжения               Свыше 30 кВ

Номин напряжение, кВ              35

Высота, мм        27.0

Материал          Дюралюминиевый сплав
