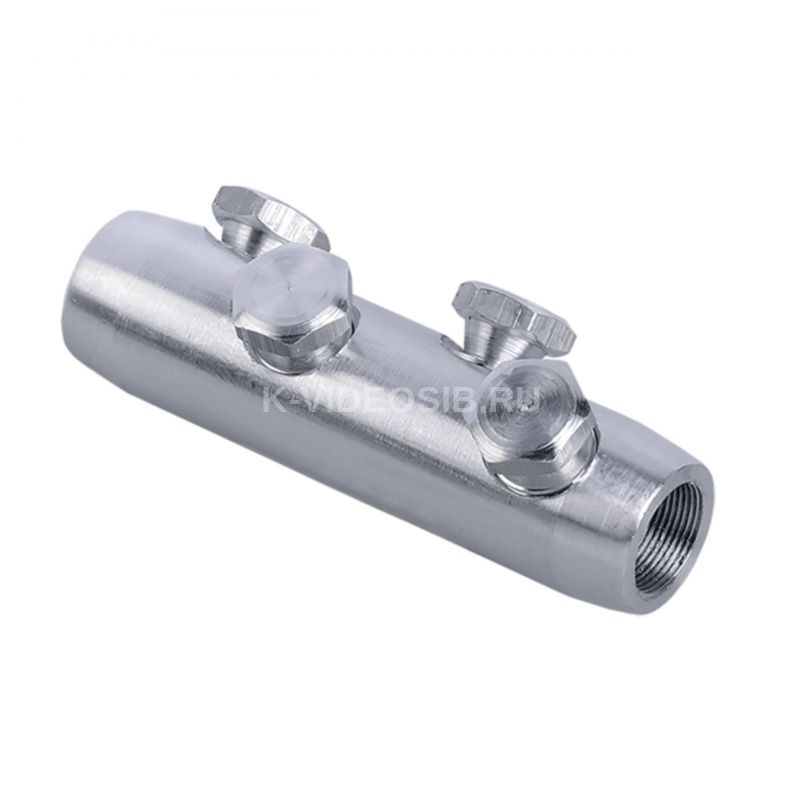

Описание IEK UGSP-50-25-50-35KV-S

Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.

Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.

Технические характеристики IEK UGSP-50-25-50-35KV-S

Номин поперечное сечение, мм²         35...50

Метрический размер болта - М             10

Количество винтов или болтов              4

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Длина, мм         77.0

Момент срыва головки болта при монтаже, Нм           24,5

Материал          Дюралюминиевый сплав

Изоляция          Нет

Диапазон напряжения               Свыше 30 кВ

Номин напряжение, кВ              35

Ширина, мм     19.0

Маслостойкая уплотн-центрующая полоса     Нет

Со срывной головкой болта     Да

Высота, мм        19.0
