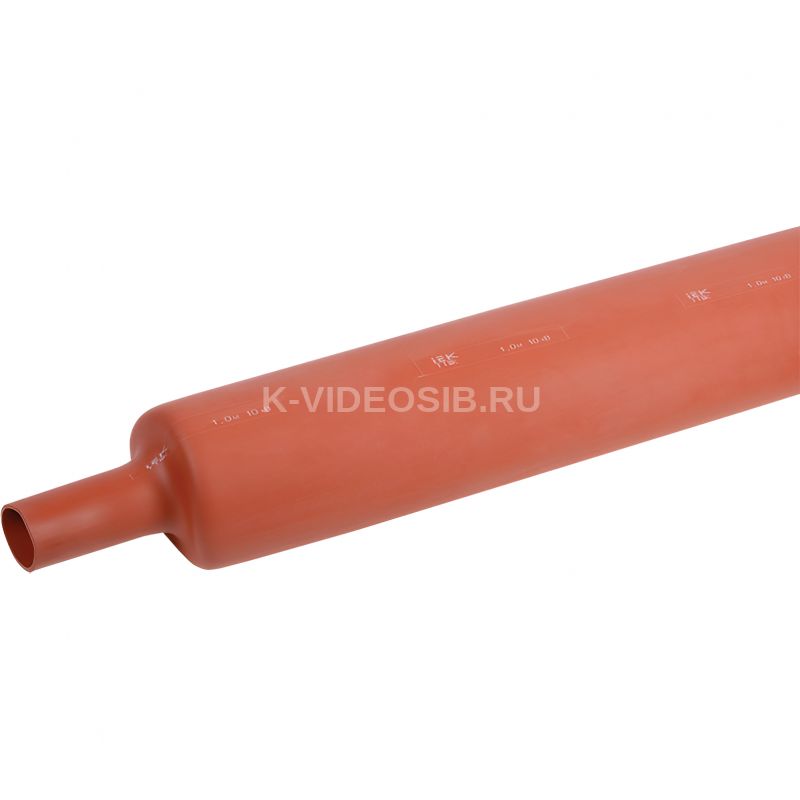

Описание IEK UMB-T10-120-50-25-1-K04

Термоусаживаемые трубки типа ТТШс и ТТШт предназначены для изоляции медных и алюминиевых шин на электрических подстанциях и в шкафах распределительных устройств. Успешно применяются для электрической изоляции и механической защиты высоковольтных токопроводящих алюминиевых и медных шин на напряжение 10 кВ и 35 кВ.

Термоусаживаемые трубки предотвращают химическую коррозию на токопроводящих шинах, помогают избежать коротких замыканий и отказов высоковольтного оборудования, вызванных внешними воздействиями, обеспечивают превосходную электрическую изоляцию проводников, решают проблему ограниченного пространства, до минимума уменьшая расстояние между высоковольтными шинами.

Продукция соответствует требованиям ГОСТ 17675-87.

• Срок службы: 30 лет

• Гарантия: 3 года

Преимущества

• Использование изоляционных шин уменьшает вероятность поражения персонала электрическим током и защищает оборудования от токов короткого замыкания при попадании в распределительное устройство мелких животных и посторонних предметов.
• Высоковольтные термоусаживаемые трубки обеспечивают защиту медных и алюминиевых шин от загрязнения и коррозии, увеличивая их срок службы.

Технические характеристики IEK UMB-T10-120-50-25-1-K04

Модель или исполнение    Среднестенный Внутр диаметр до термоусадки, мм    120 Внутр диаметр после термоусадки, мм    50 Цвет    Красный Длина, м    1 Для диэлектрич прочности изоляции до, кВ    ≥ 12 Материал    Прочее Рабочая температура, °C    -40...110 Удлинение до разрыва, процентов    ≥ 400 Коэффициент усадки    Прочее Толщина стенки после термоусадки, мм    3,0 Мин температура начала усадки, °C    120 Рабочее напряж AC 50 Гц, В    ≤ 10000 Объемное электрическое сопротивление, Ом на м    1х10^11 Тип    Термоусадка С внутр клеевым слоем    Нет Мин температура полной усадки, °C    150 Прочность на растяжение, Мпа    ≥ 8 Монтажная температура, °C    -10...50
