Описание IEK UZA-10-3595-0450

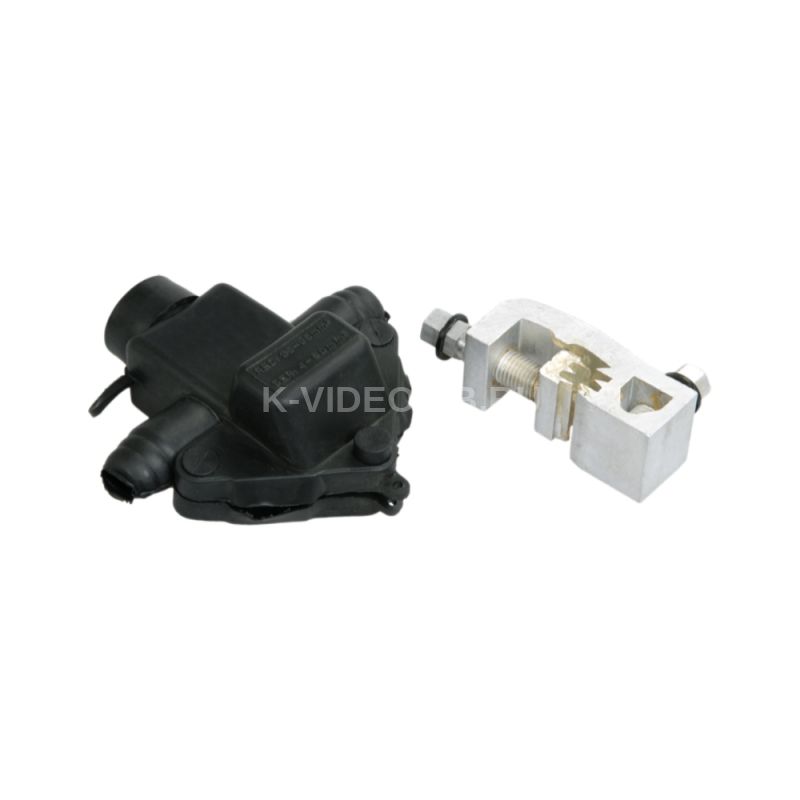

Зажим ответвительный ЗОРЗБ-1С 35-95/4-50 (Р 71) ИЭК.

Зажимы ЗОРЗБ предназначены для использования с нулевыми проводниками системы СИП с глухозаземленной нейтралью и для устройства линий ответвления от фазных проводников на объектах с низкой влажностью, а также там, где исключено прямое попадание воды непосредственно на зажим. ЗОРЗБ IEK рассчитаны на разное количество ответвляемых проводников (обозначено цифрой, следующей за аббревиатурой зажима). Буква "С" обозначает тип головки болта ответвления: срывная или несрывная. А набор цифр до и после знака "/" означает диапазон сечений основных и ответвляемых проводников.

ПРЕИМУЩЕСТВА

• Позволяют многократно присоединять и отсоединять абонентские провода, не снимая зажим с магистрального провода.

Технические характеристики IEK UZA-10-3595-0450

Номин поперечное сечение переходной секции, мм²    35...95 Номин поперечное сечение ответвления, мм²    4...50 Тип соединения    Винтовое соединение Номинальное сечение главного провода, SE, мм²    35...95 Номинальное поперечное сечение ответвления, SM / RM, мм²    4...50 Тип изделия/компонента    Сжим ответвительный Номин напряжение, В    1000 Ширина, мм    25 Со срывной головкой болта    Да Момент срыва головки болта при монтаже СИП, Нм    17 Температура эксплуатации, °C    -45...55 Длина освобожд от изоляции конца провода, мм    24 Вес, кг    0,139 Номин ток зажима, А    120 Высота, мм    95.0 Момент срыва головки болта при монтаж каб линий, Нм    10
