Описание IEK UZA-22-D16-D16

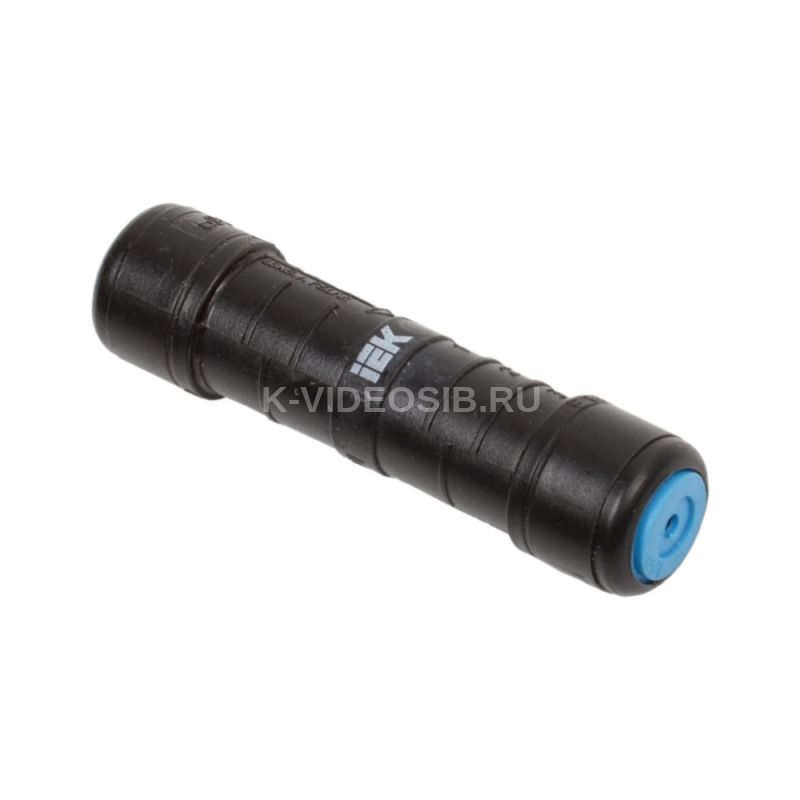

Гильза изолированная абонентская ГИА 16 (MJPB 16) ИЭК.

Гильзы ГИА для самонесущих проводов служат для механического и электрического соединения самонесущих проводов. Применимы для алюминиевых и медных многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий, защищающий место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 40% прочности провода, при присоединении провода СИП, и 20% в случае опрессовывания медного проводника.

ПРЕИМУЩЕСТВА

• Гильзы ГИА для самонесущих проводов служат для механического и электрического соединения самонесущих проводов.
• Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 40% прочности провода при присоединении провода СИП и 20% – в случае опрессовывания медного проводника.

Технические характеристики IEK UZA-22-D16-D16

Внутр диаметр 1, мм    5.3 Внутр диаметр 2, мм    5.3 Материал    Алюминий Сечение СИП правая часть, мм²    16.0 Сечение СИП левая часть, мм²    16.0 Назначение или область применения    Для абонентских проводов Тип матрицы для оперсовки гильз    Е140 Цвет правого герметизир кольца    Синий/голубой Уменьшенное номин поперечное сечение-алюминий, мм²    - Диапазон рабочих температур, °C    -50...+60 Наруж диаметр, мм    18.5 Цвет левого герметизир кольца    Синий/голубой Подходит для кабелей из алюм-магнием    Нет Диапазон напряжения    До 1 кВ Для полностью защищенных соединений    Да Вес, кг    0.02 Форма поперечного сечения    Многопроволочная круглая/секторная жила Длина, мм    73.0
