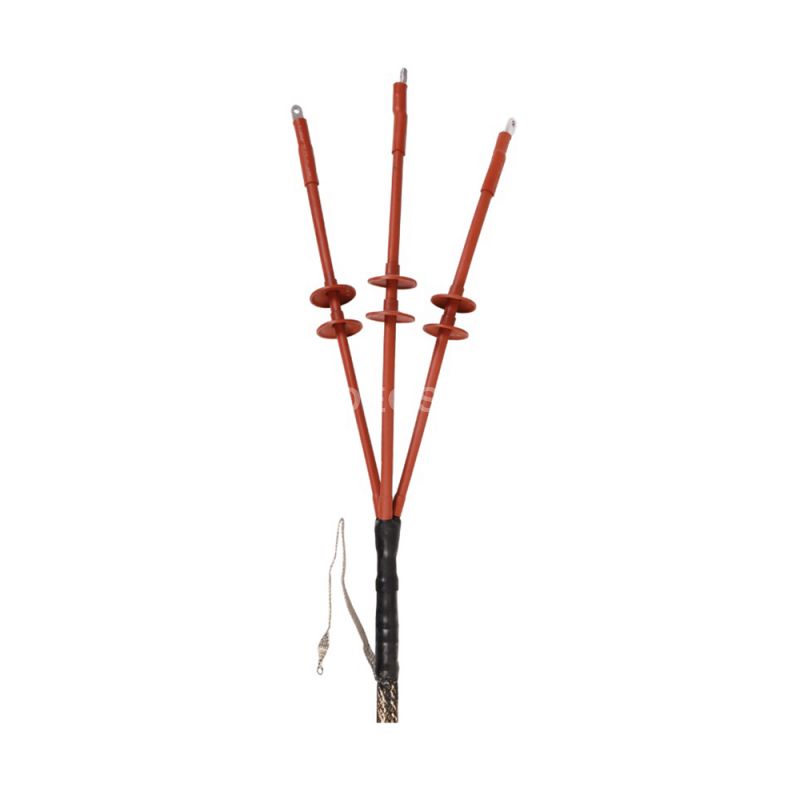

Описание IEK UZM-BIK10-NVN3-70120XP

Муфты кабельные концевые внутренней установки марки КВтп-10 и наружной установки марки КНтп-10 предназначены для присоединения потребителей к электросети с помощью 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.

ПРЕИМУЩЕСТВА

• Широкий ассортимент с несколькими вариантами комплектации муфт: без наконечников, с болтовыми наконечниками со срывными головками.
• Надежная конструкция муфт с использованием специальных термоусаживаемых маслостойких трубок.
• Абсолютная герметичность муфт благодаря использованию качественных термоусаживаемых материалов.
• Маркировка производителя на всех комплектующих.

Технические характеристики IEK UZM-BIK10-NVN3-70120XP

Подходит для    Однофазный кабель Номин поперечное сечение, мм²    70...120 Тип изоляционного материала    Бумажно-пропитанная Количество жил провода    3 Диапазон напряжения    6/10 кВ Тип установки    Наружная Тип наконечников    Без наконечников Крепление шины заземления к кабелю    Пайка Материал    Термоусаживаемый полимер Модель или исполнение    Термоусадка Материал шины заземления    Медь Комплектация    С термоус трубками и перчаткой Количество проводников    3 Мин температура полной усадки, °C    120 Диапазон рабочих температур, °C    -45...+50 Наружное крепление шины заземления    Наконечник под болт М8 Номин напряжение, кВ    10 Химически и UV-стойкий    Да Наличие брони в кабеле    Да Коэффициент усадки    3:1
