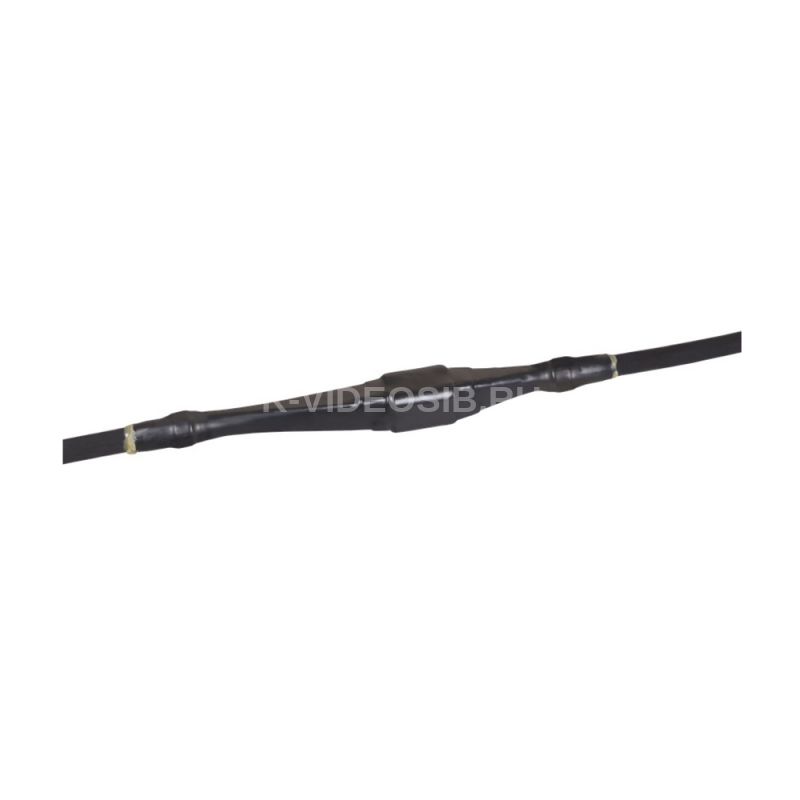

Описание IEK UZM-BIS1-VN4-3550SP

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные Стт(тп)-1 для внутренней и наружной установки предназначены для соединения 3-х и 4-х жильных бронированных и небронированных кабелей с бумажной изоляцией на напряжение до 1 кВ постоянного и переменного тока. Муфты предназначены для монтажа на кабелях типа ААГ-1, ААШ-1, ААБ-1, ААП-1, ААБШ-1, ААПШ-1, АСГ-1, ААСШ-1, АСБШ-1, СГ-1, СШ-1, СБШ-1, СБ-1, СП-1, СК-1, СБГ-1, СПГ-1 их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

ПРЕИМУЩЕСТВА

• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД.
• Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных термоусаживаемых материалов;
• - наличия маслостойких трубок поверх фазной изоляции жил кабеля.

• Особенности конструкции



  Специальный герметик гидрохимзащиты поверх узла заземления оболочки и брони кабеля.



  Двуслойные термоусаживаемые материалы с агдезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток.



  Наличие маслостойких трубок поверх фазной изоляции жил кабеля.

Технические характеристики IEK UZM-BIS1-VN4-3550SP

Номин поперечное сечение проводника, мм²    35...50 Количество проводов    4 Номинальное напряжение U0/U (Um)    0.6/1 (1.2) кВ Тип изоляционного материала    Бумажно-пропитанная Тип установки    Внутренняя и наружная Тип соединителей    Со срывным болтом Крепление шины заземления к кабелю    Пайка Наличие брони в кабеле    Да Подходит для    Прочее Материал    Термоусаживаемый полимер Коэффициент усадки    3:1 Диапазон рабочих температур, °C    -45...+50 Комплектация    С термоус трубками и перчаткой Диапазон напряжения    0.6/1 кВ Мин температура полной усадки, °C    120 Модель или исполнение    Термоусадка Утверждена горнодобывающим промышленным сектором    Нет Свободный от галогенов    Да С винтовыми разъемами    Да С концентрическим экранированием    Нет Аксессуары для подключения (в комплекте)    Винтовой соединитель со срывной головкой Номин напряжение, кВ    1 Для соед кабелей с бумажной и пластиковой изоляцией    Да Химически и UV-стойкий    Да
