Описание IEK UZM-BIS10-VN3-70120XZ

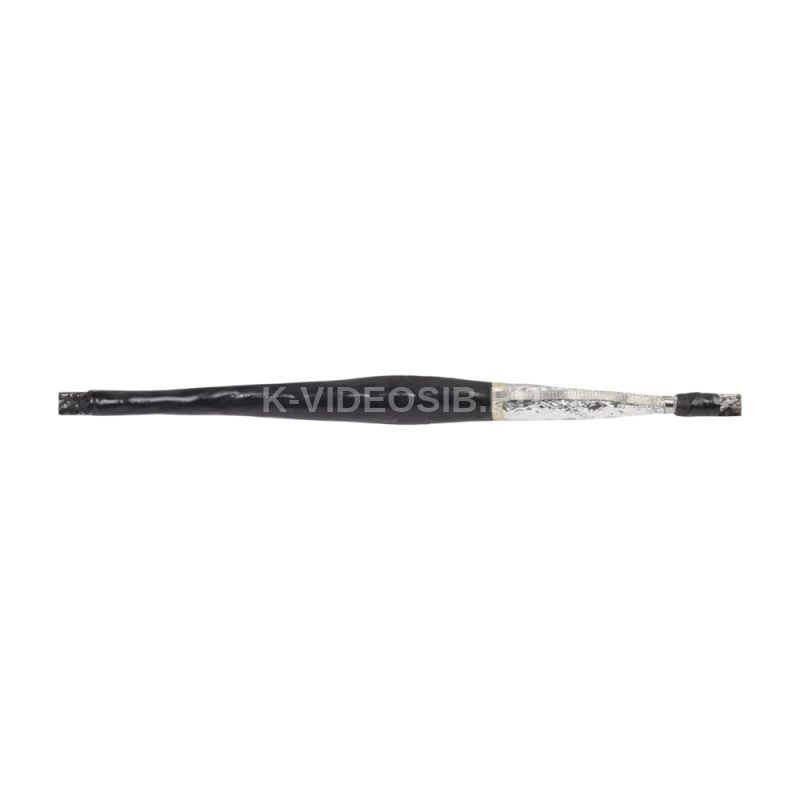

Муфты кабельные соединительные внутренней и наружной установки марки Стт(тп)-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.

ПРЕИМУЩЕСТВА

• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД.
• Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных термоусаживаемых материалов;
• - наличия маслостойких трубок поверх фазной изоляции жил кабеля.

• Особенности конструкции



  Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали с высоким содержанием хрома и никеля.



  Использование двух защитных термоусаживаемых кожухов (внутреннего и внешнего) и межфазного заполнителя, обеспечивает полную герметизацию и высокую механическую прочность муфты.



  Наличие маслостойких трубок поверх фазной изоляции жил кабеля.

Технические характеристики IEK UZM-BIS10-VN3-70120XZ

Номин поперечное сечение проводника, мм²    70...120 Количество проводов    3 Номинальное напряжение U0/U (Um)    6/10 (12) кВ Тип изоляционного материала    Бумажно-пропитанная Тип установки    Внутренняя и наружная Тип соединителей    Без гильз Крепление шины заземления к кабелю    Пружины постоян давления Наличие брони в кабеле    Да Мин температура полной усадки, °C    120 Коэффициент усадки    3:1 Аксессуары для подключения (в комплекте)    Нет Химически и UV-стойкий    Да Комплектация    С термоус трубками и перчаткой Свободный от галогенов    Да Модель или исполнение    Термоусадка Подходит для    Прочее Материал    Термоусаживаемый полимер Диапазон напряжения    0.6/1 кВ С винтовыми разъемами    Нет Диапазон рабочих температур, °C    -45...+50 С концентрическим экранированием    Нет Утверждена горнодобывающим промышленным сектором    Нет Номин напряжение, кВ    10 Для соед кабелей с бумажной и пластиковой изоляцией    Да
