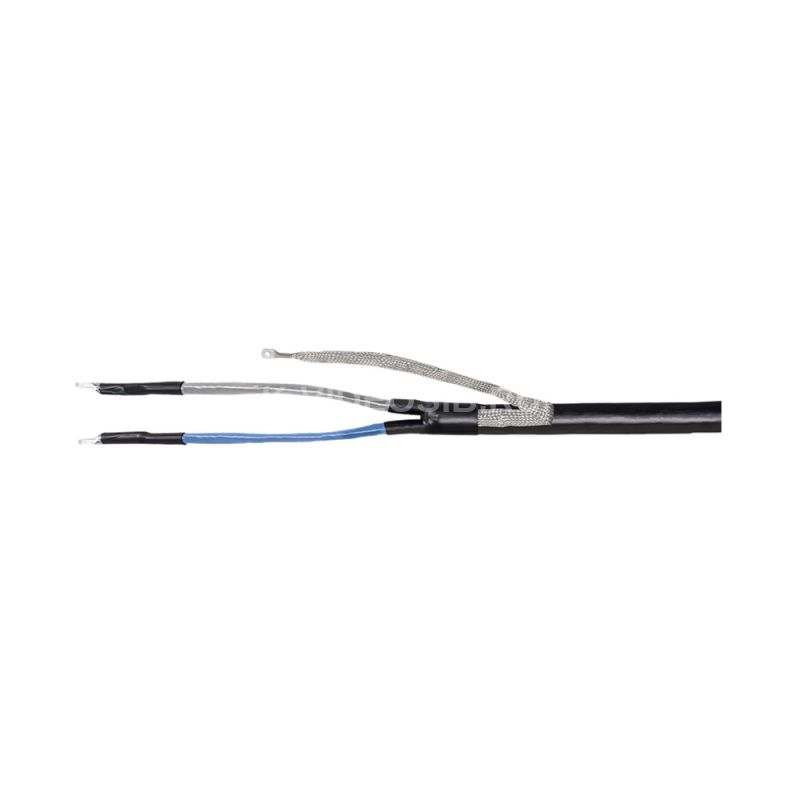

Описание IEK UZM-XLBK1-NVN2-150240SZ

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые ПКВ(Н)тпбэ-1 и ПКВтпбэ-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.

ПРЕИМУЩЕСТВА

• Муфта подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение шины заземления ПМЛ с бронелентами кабеля.
• Применение высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток обеспечивает абсолютную герметичность конструкции муфты.
• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками.
• Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
• Расширенная гарантия сроком на 6 лет.

• Особенности конструкции



  Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали с высоким содержанием хрома и никеля.



  Подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или непаяного заземления на выбор.



  Двуслойные термоусаживаемые материалы с агдезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток.

Технические характеристики IEK UZM-XLBK1-NVN2-150240SZ

Подходит для    Однофазный кабель Номин поперечное сечение, мм²    150...240 Тип изоляционного материала    ПВХ/СПЭ Количество жил провода    2 Диапазон напряжения    0.6/1 кВ Тип установки    Внутренняя Тип наконечников    Со срывным болтом Крепление шины заземления к кабелю    Пружины постоян давления Комплектация    С термоус трубками и перчаткой Мин температура полной усадки, °C    120 Количество проводников    2 Модель или исполнение    Термоусадка Наличие брони в кабеле    Да Наружное крепление шины заземления    Наконечник под болт М8 Номин напряжение, кВ    1 Диапазон рабочих температур, °C    -45...+50 Коэффициент усадки    3:1 Материал    Термоусаживаемый полимер Химически и UV-стойкий    Да
