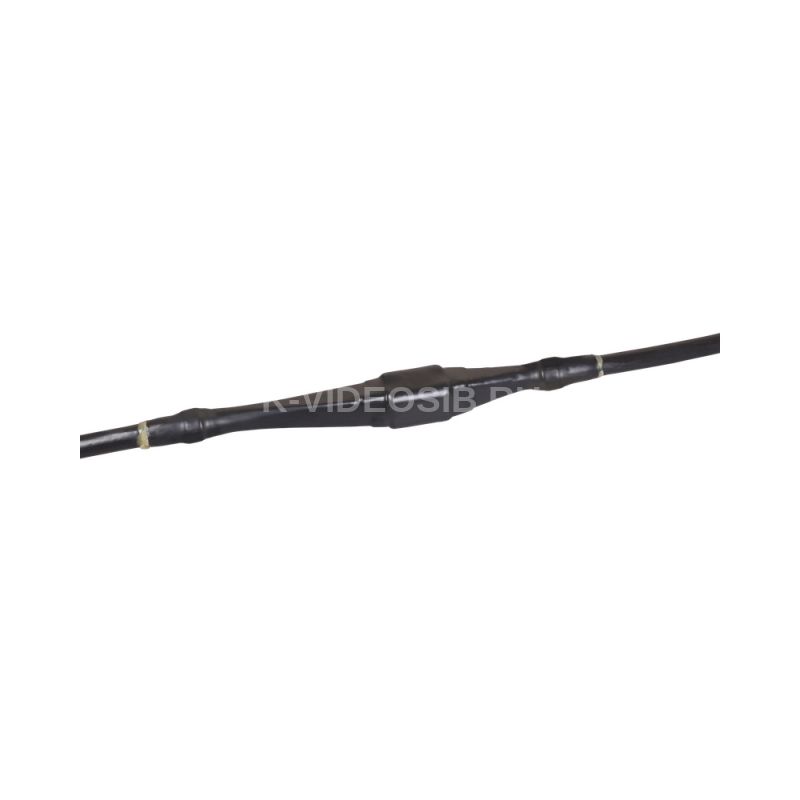

Описание IEK UZM-XLBS1-VN5-150240XZ

Кабельные муфты IEK UZM-XLBS1-VN5-150240XZ изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные ПСттбэ-1 для внутренней и наружной установки предназначены для соединения одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Преимущества

• Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных полках и т.п.
• Комплект муфты включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение экрана или брони кабеля шиной заземления ПМЛ.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток.
• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами со срывными головками.
• Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
• Расширенная гарантия сроком на 6 лет.

Особенности конструкции

Применение высококачественных двуслойных термоусаживаемых материалов с агдезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток гарантирует абсолютную герметичность конструкции муфты.

Подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или непаяного заземления на выбор.

Технические характеристики IEK UZM-XLBS1-VN5-150240XZ

Номин поперечное сечение проводника, мм²    150...240 Количество проводов    5 Номинальное напряжение U0/U (Um)    0.6/1 (1.2) кВ Тип изоляционного материала    ПВХ/СПЭ Тип установки    Внутренняя и наружная Тип соединителей    Без гильз Крепление шины заземления к кабелю    Пружины постоян давления Наличие брони в кабеле    Да Коэффициент усадки    3:1 Химически и UV-стойкий    Да Подходит для    Прочее Мин температура полной усадки, °C    120 Аксессуары для подключения (в комплекте)    Нет Свободный от галогенов    Да С винтовыми разъемами    Нет Номин напряжение, кВ    1 Модель или исполнение    Термоусадка Для соед кабелей с бумажной и пластиковой изоляцией    Да Материал    Термоусаживаемый полимер Утверждена горнодобывающим промышленным сектором    Нет С концентрическим экранированием    Да Диапазон напряжения    0.6/1 кВ Комплектация    С термоус трубками Диапазон рабочих температур, °C    -45...+50
