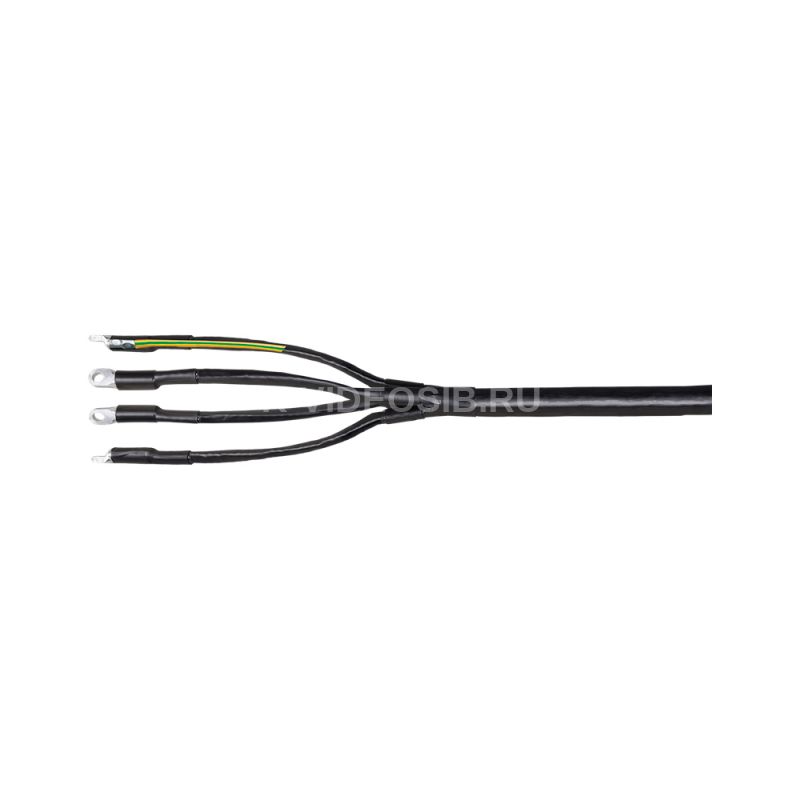

Описание IEK UZM-XLK1-NVN4-3550X

Кабельные муфты IEK UZM-XLK1-NVN4-3550X изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые ПКВ(Н)тп-1 и ПКВтп-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.

Преимущества

• Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных двухслойных термоусаживаемых материалов;
• - клеевого термоплавкого слоя на внутренней поверхности термоусаживаемых трубок и перчаток.
• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками, с наконечниками под опрессовку.
• Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
• Расширенная гарантия сроком на 6 лет.

Особенности конструкции

Двуслойные термоусаживаемые материалы с агдезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток.

Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.

Технические характеристики IEK UZM-XLK1-NVN4-3550X

Подходит для    Трехфазный кабель Номин поперечное сечение, мм²    35...50 Тип изоляционного материала    ПВХ/СПЭ Количество жил провода    4 Диапазон напряжения    0.6/1 кВ Тип установки    Внутренняя и наружная Тип наконечников    Без наконечников Коэффициент усадки    3:1 Материал    Термоусаживаемый полимер Наличие брони в кабеле    Нет Количество проводников    4 Модель или исполнение    Термоусадка Комплектация    С термоус трубками и перчаткой Мин температура полной усадки, °C    120 Химически и UV-стойкий    Да Номин напряжение, кВ    1 Диапазон рабочих температур, °C    -45...+50
