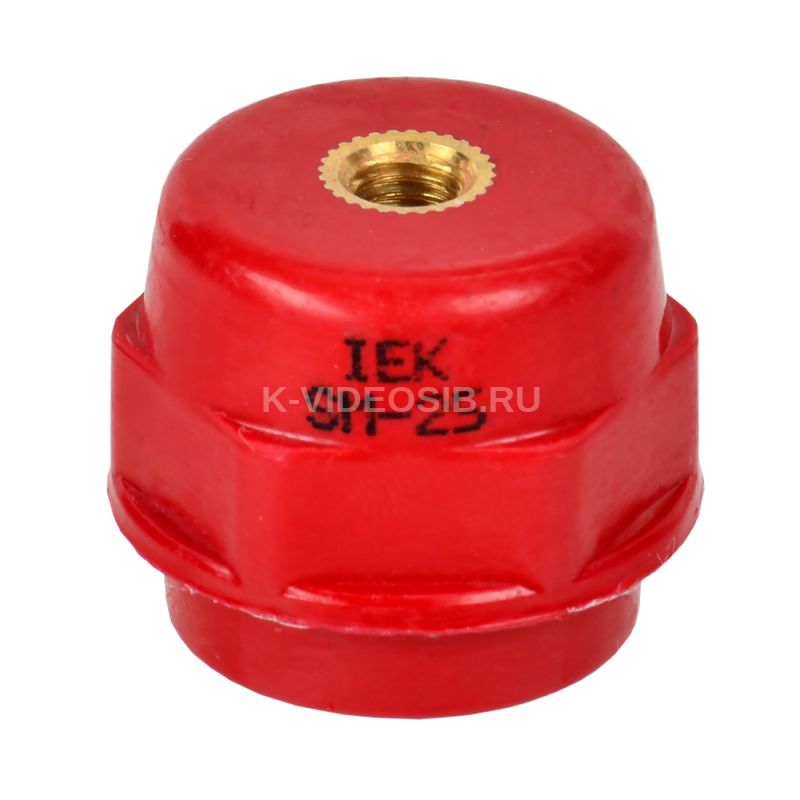

Описание IEK YIS11-25-06

Изоляторы шинные SM25 служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-25-06

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    275 Метрический размер резьбы - М    6 Пакет шин 5(3), 10(2)    Нет Выдерж напряж грозового импульса, кВ    6.0 Температура эксплуатации, °C    -40...60 Цвет    Красный Материал    Полимерный материал Механ разрушающая сила на изгиб, кН    6 Расстояние между шинами, мм    50...125 Механ разрушающий крутящий момент, кНм    0.2 Толщина шин, мм    - Высота, мм    25.0 Вид или марка материала    Полиамид усиленный стекловолокном Вес, г    30 Номин раб напряжение, В    1000 Наибольший наружн диаметр, мм    30 Наименьший наружн диаметр, мм    25 Длина резьбы, мм    9
