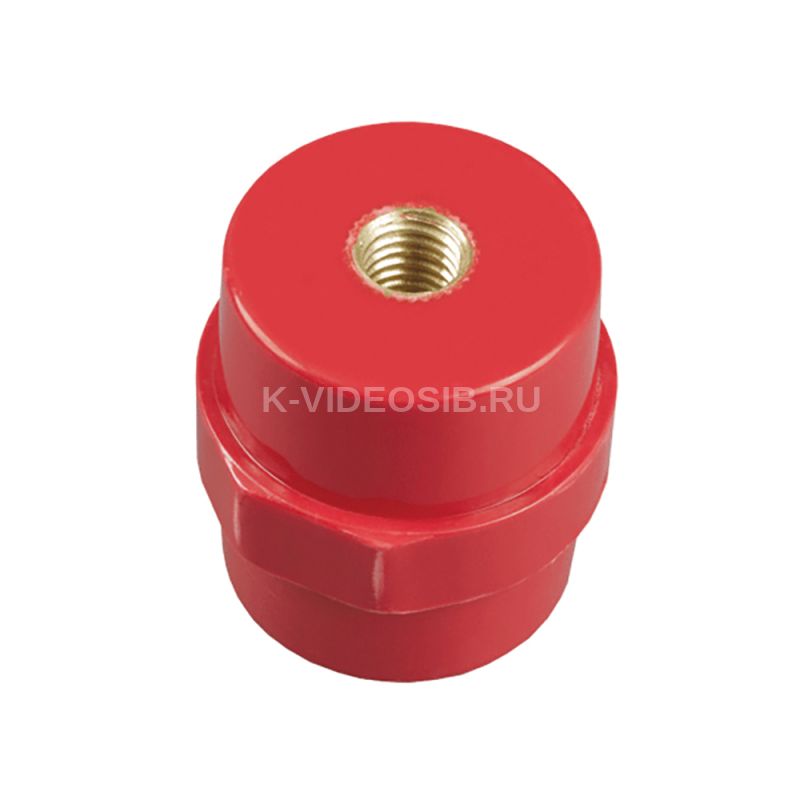

Описание IEK YIS11-35-10

Изоляторы шинные SM35 служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-35-10

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    380 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Наименьший наружн диаметр, мм    28 Вид или марка материала    Полиамид усиленный стекловолокном Расстояние между шинами, мм    50...125 Механ разрушающая сила на изгиб, кН    10 Температура эксплуатации, °C    -40...60 Толщина шин, мм    - Высота, мм    35.0 Номин раб напряжение, В    1000 Механ разрушающий крутящий момент, кНм    0.6 Наибольший наружн диаметр, мм    32 Материал    Полимерный материал Вес, г    58 Выдерж напряж грозового импульса, кВ    10.0 Длина резьбы, мм    12 Цвет    Красный
