Описание IEK YIS11-4-20

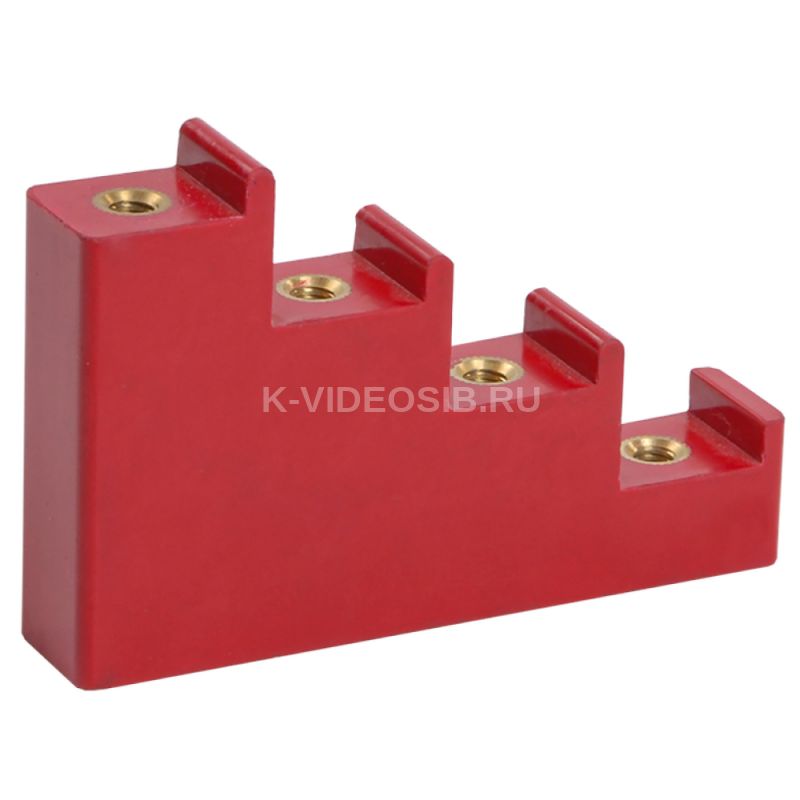

Изолятор ступенчатый ИС силовой IEK YIS11-4-20 предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-20

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    300 Метрический размер резьбы - М    6 Пакет шин 5(3), 10(2)    Нет Диам отв под крепежные болты в шинах, мм    6.6 Ширина, мм    100.0 Материал    Полимерный материал Высота, мм    66.0 Предел прочности на изгиб, Мпа    125 Момент затяжки болтов крепленния шин, нм    6.0 Номин раб напряжение, В    660 Цвет    Красный Длина резьбы, мм    10 Разрушающий крутящий момент, нм    25 Расстояние между шинами, мм    25 Вид или марка материала    Полиамид усиленный стекловолокном Толщина шин, мм    - Кратковрем выдерж напряж промышл частоты, кВ    2.5 Глубина, мм    20.0 Выдерж напряж грозового импульса, кВ    7.5 Напряж пробоя изоляции промышл частоты, кВ    5.0 Температура эксплуатации, °C    -60...80 Вес, г    130
