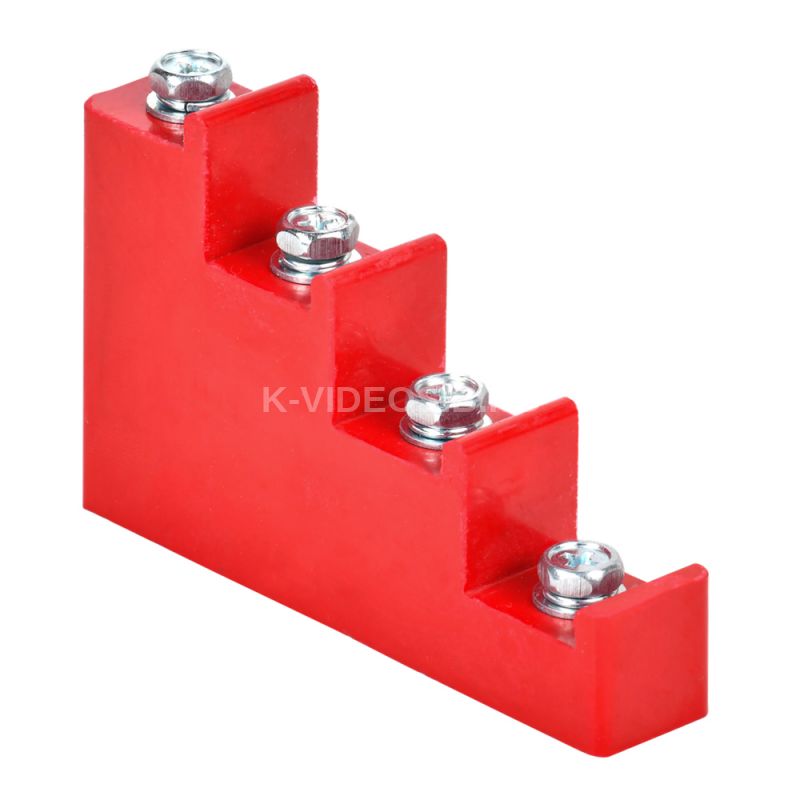

Описание IEK YIS11-4-20-B

Ступенчатые изоляторы ИС4-20 IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-20-B

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    300 Метрический размер резьбы - М    6 Пакет шин 5(3), 10(2)    Нет Номин раб напряжение, В    660 Длина резьбы, мм    10 Температура эксплуатации, °C    -60...80 Разрушающий крутящий момент, нм    25 Расстояние между шинами, мм    25 Предел прочности на изгиб, Мпа    125 Момент затяжки болтов крепленния шин, нм    6.0 Кратковрем выдерж напряж промышл частоты, кВ    2.5 Цвет    Красный Выдерж напряж грозового импульса, кВ    7.5 Вид или марка материала    Полиамид усиленный стекловолокном Материал    Полимерный материал Кол-во болтов на изолятор, шт    4 Высота, мм    66.0 Ширина, мм    100.0 Глубина, мм    20.0 Толщина шин, мм    - Диам отв под крепежные болты в шинах, мм    6.6 Вес, г    180 Напряж пробоя изоляции промышл частоты, кВ    5.0
